wer fertigt LED-Kühlkörper? (ERLEDIGT)

[Herbert aus Hamburg]

Ein schönes Projekt , el-jay-zwo , kaufen kann jeder .
Bin mal gespannt ob ich neugierig bin wenns fertich ist .
Viel Erfolg !

Hier mal ein etwas anderer Ansatz : http://www.velomobilforum.de/forum/show ... Licht!-2-0

[Färt]

Material muss Kupfer sein, sonst bringts des nicht.
Viel Spaß beim Fräsen

Gruß
Hans

Hans, ich widersprich Dir zwar recht ungern, aber das ist nicht ganz richtig (das mit dem Fräßen schon).

Bevor ich jetzt lang was schreib hier kann man's nachlesen.

Gryße
Gerhard

[Lindi-Junior2]

@ urban: Nein, aber sie laut hersteller mit 305 lumen angegeben. Bei meinem Projekt wird es, wenn man sich auf die Herstellerangaben verlassen kann, auf 1480 Lumen bei 13,4Watt hinauslaufen.
Das ist zwar extrem hell, aber ich will sie unter anderem auch im härteren Gelände benutzen.
Zur Befestigung: Ich hab noch von einer alten Fahrradlampe ne Halterung rumfliegen -> hab überlegt die zu nehmen. Aber ich könnte mir auch vorstellen, dass man sich solche Halterungen auch über nen beliebigen Fahrradladen besorgen kann.

@ Färt: Danke
PS: Ich habe vor einen Taster plus PWM-Dimmer einzubauen, um die Helligkeit in vier Stufen (12% / 25% / 50% / 100%) regulieren zu können. Sie wird natürlich trotzdem nicht StVO-konform sein.

[Lindi-Junior2]

Wenn ich Ahnung vom Metallverarbeiten hätte müsste ich ja nich nachfragen, ob es irgendjemand anfertigen kann, oder ?

[hiha]

Hans, ich widersprich Dir zwar recht ungern, aber das ist nicht ganz richtig (das mit dem Fräßen schon).
Bevor ich jetzt lang was schreib hier kann man's nachlesen.

Kommt auf den Einsatzzweck an. Wenn Dauerleistung abgefordert wird, fällt die Konvektion ins Gewicht, da ist kaum Unterschied zu Alu.
Da Kupfer aber eine viel höhere Wärmekapazität hat, und die Wärmeleitung fast doppelt so gut ist wie bei Alu, ist bei Kurzzeit-Pulsbetrieb Kupfer einfach mehr als doppelt so gut.
Steigerung: Reines Beryllium

Gruß
Hans

[maxxxmax]

Ist für ca. 7W konstruiert, für Dein High-Tech-Lamperl wohl ein wenig unterdimenioniert.

Durchmesser Kühlkörper vorne ca. 30mm, Platine ca. 20mm.

Einen Abschlussring gibts auch noch dazu.

[Christoph]

High,
wenn Du was halbwegs passendes in fertig bekommst ist selberfräsen wohl kaum sinnvoll- ansonsten rufst Du mich mal an.

Material muss Kupfer sein, sonst bringts des nicht.
Gruß
Hans

Glaub dem Hans kein Wort.... wenn ichs Dir fräsen soll
Christoph

[Lindi-Junior2]

Hey,
das sieht doch schon mal garnich schlecht aus.
Wenn ich die LEDs bei 50% leistung betreibe komm ich auf 6,6 Watt, könnte also klappen. Denn auf voller Leistung werd ich sie wahrscheinlich eh nur während der Fahrt betreiben, mit genug Fahrtwind, der durch die Lamellen zieht könnte es also funtionieren.
Bleibt noch die Frage, wie der Abschlussring aussieht.
Wenn die dazu gehörende Optik nämlich nicht reinpassen sollte, könnte es schwierig werden.
Aber leider kenn ich die genauen Maße von der Optik ja noch nicht.

@ Christoph: Danke, für das Angebot. Wenns nicht klappt komm ich auf dich zurück.

[hiha]

Es gibts schon Kupferlegierungen, die fast den gleichen Wärmeleitwert wie Reinkupfer haben, sich aber besser zerspanen lassen. Ich glaub das war eine CuTe-Legierung, die gibts halt wahrscheinlich nicht um die Ecke.
Ich schau mal im Kupferinstitut nach. Nur so, aus Interesse.

Gruß
Hans

[maxxxmax]

Wenn Du willst dann schick ich Dir das Ganze einmal.

Mit meiner Mini-Drehbank könnte ich die das auch entsprechend vorbereiten. Kann allerdings keine (großen) Gewinde schneiden.

Schick mir mal Deine Adresse!

LG
Max

[Lindi-Junior2]

So, nach und nach kommen die nötigen Bauteile bei mir an.
Wenn ich das Ganze fertig hab, erstell ich nochmal einen abschließenden Bericht -> von der Idee bis hin zur Fertigstellung.
Natürlich wird es auch mit Bildern dokumentiert
Wann genau ich das Projekt zur Vollendung gebracht haben werde steht jedoch noch in den Sternen, d.h. es kann noch ein bis zwei Monate dauern.

Lg
Max

[Lindi-Junior2]

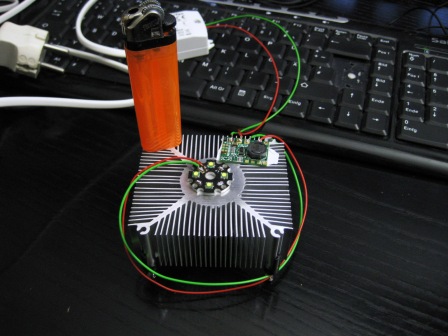

Ich hab grade mal ein paar Bilder von einem "Testaufbau" gemacht, den ich mir gestern zusammengelötet habe.
Falls es interessiert: verbaut sind 4x Cree XP-G R5.
Auf den Fotos laufen die LEDs allerdings nur mit ca. 35% Leistung.


Zum Vergleich gibts vorher erstmal ein Foto ohne Licht:


Licht an:


[Lindi-Junior2]


[Lindi-Junior2]

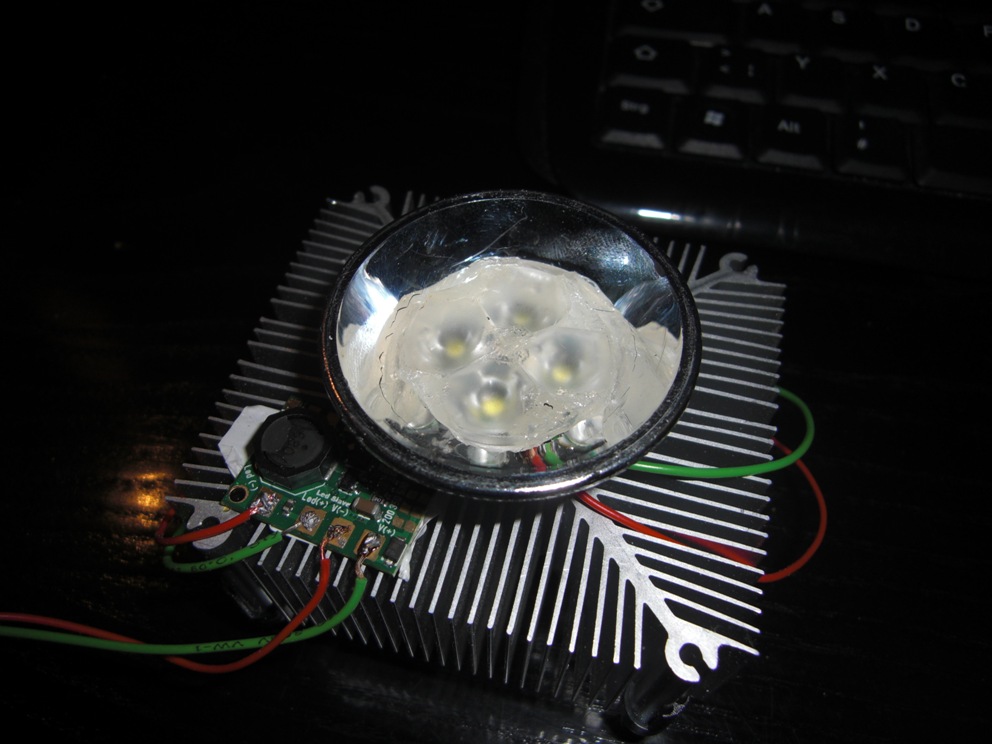

Ich hab mir vorhin aus einer nicht passenden Linse und einem Reflektor aus einer alten Taschenlampe was gebastelt, um die Lampe mal Draußen im Dunkeln zu testen.
Das ganze strahlt mir aber immer noch zu weitwinklig ab -> ich muss also warten, bis es die passenden Linsen wieder zu kaufen gibt...
Betrieben werden die LEDs immer noch mit 35% Leistung, was rein rechnerisch etwa 525 Lumen entspricht, da ich grade kein geeignetes Netzteil da hab (später soll es ja eh mit nem Akku betrieben werden).
Naja, hier die Fotos:




LG
Max

[lallemang]

Beitragen kann ich direkt nix, aber mitlesen tu´ich, Max

Und gestern Nacht hab´ich beim Heimfahren wieder an so´n LED Beamer
gedacht. Die Strä§chen hier sind ja eher schmal und Geraden gibt´s kaum.
Das Blöde ist, da§ bei jedem Umschwenken das Moped halt erstmal nur dahin
leuchtet, wo ich nun garnicht hinwill und da, wo, ist dunkel
Statt jetzt ´n Christbaum dranzuschrauben und die Lima zu quälen, wär so´n
LED Strahler am Helm eigendlich die Lösung.
Geschätzt wär aber ´n Strahlwinkel von 10°-20° und 30-50m Reichweite nötig.

Meinst Du, das wär´ bei Deinem Aufbau machbar?

Erleuchte er mich doch mal

Gry§e Peter-Alexander
