Dreibackenfutter Logan

[KNEPTA]

Passt, dann werd ich mal versuchen, eine Stahlscheibe für einen Futterflansch aufzutreiben.
Andi

Stahlscheibe samt Gewinde hätte ich. Von einem Futter ohne Futter

Uwe

Na dann, sagst halt ob ich's schicken soll, oder ob du es dir abholst.

Na warte bitte ein bißerl, ich hab da vom Andreas einen "Will haben" link, da werde ich auf dem Weg nach Aschaffenburg vorbeischauen.

Uwe

[KNEPTA]

So a Schaß.......

Ich hab fürs Röhm Wechselbackenfutter die alte Scheibe ohne Futter angepaßt.

An sich schaut es ja zufriedenstellend aus.

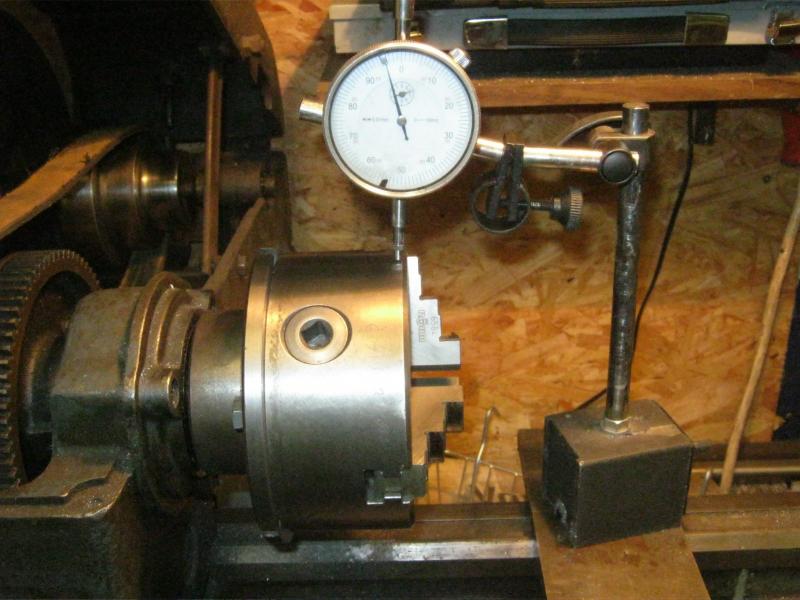

Spiel an der originalen aufschraubbaren Spenderplatte von einem alten Futter: 7/100

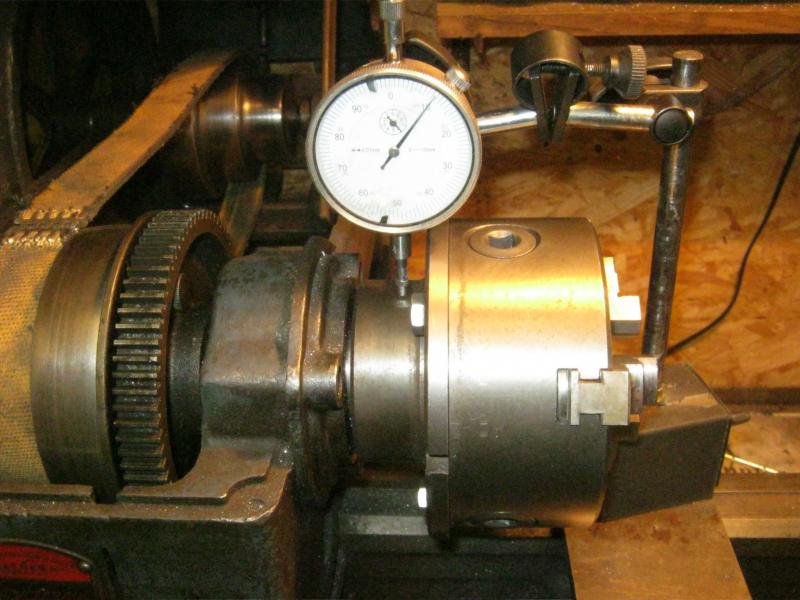

Spiel am angflanschten neuen Futter Meßpunkt 1: 2/100

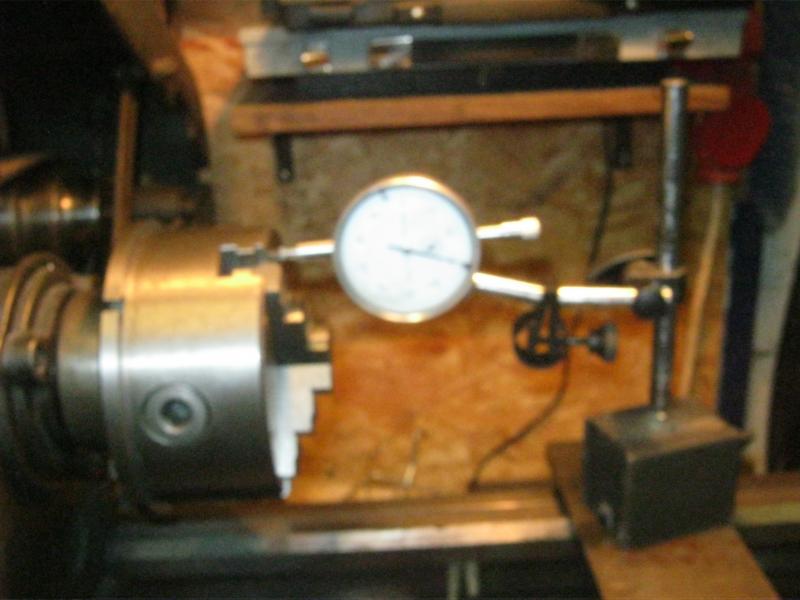

Spiel am angflanschten neuen Futter Meßpunkt 2: 2/100

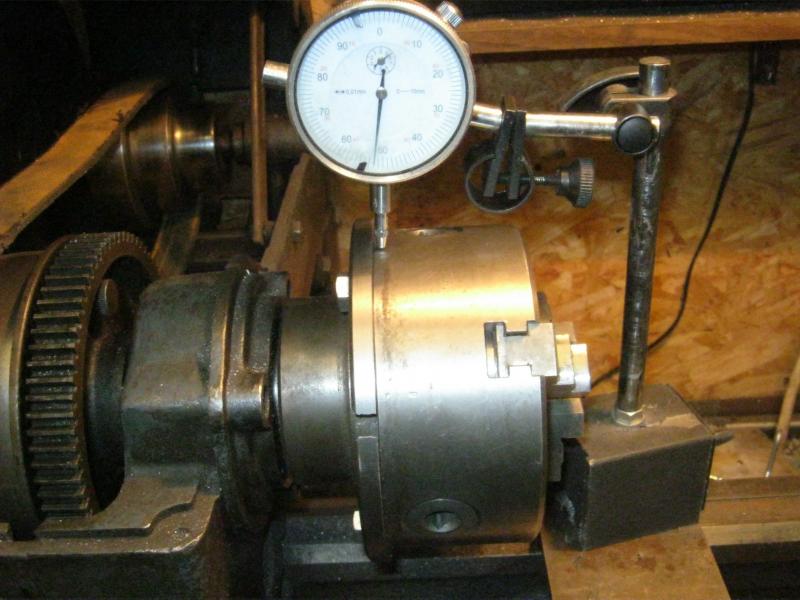

Kippspiel : 0,00



Soweit so gut, aaaaaaaaaaaaaaber......

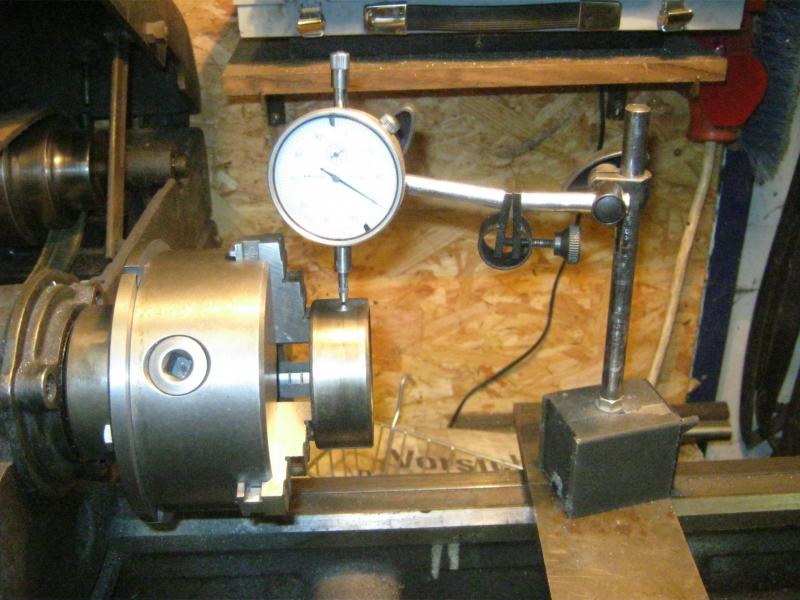

Nach dem Spannen eines präzisen Achsschenkelbolzens:



1,2 mm läßt sich durch Ausrichten nicht korrigieren.....

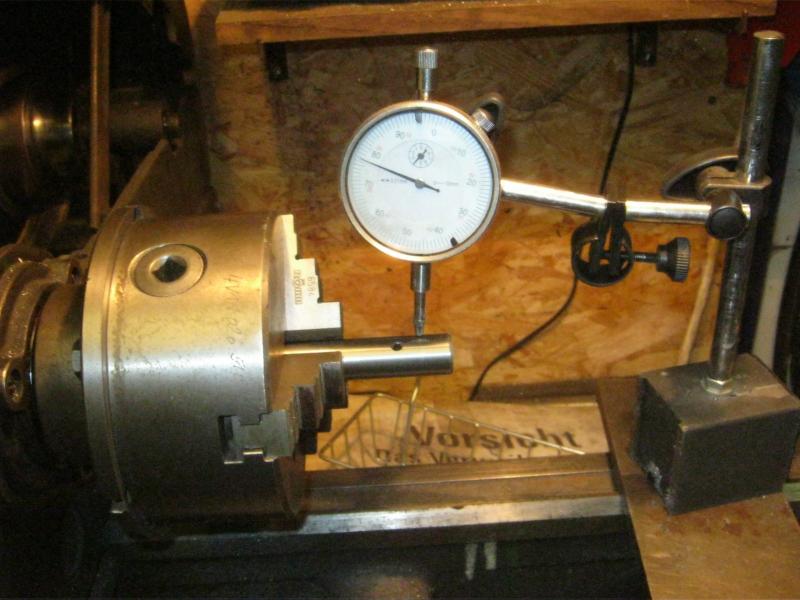

Nach dem Spannen eines Lageraußenrings



1 mm läßt sich durch Ausrichten nicht korrigieren.....


Da hat es scheinbar was an den Backen.....

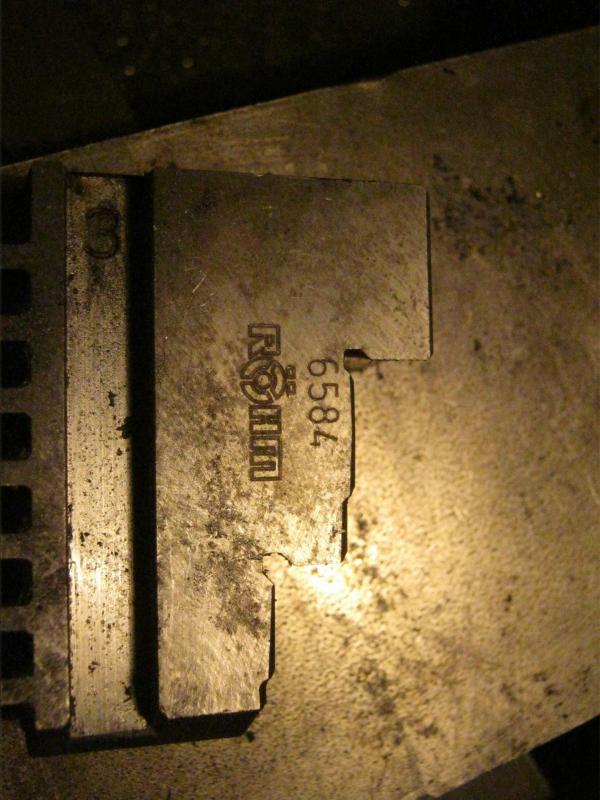

Auf allen 6 Backen steht die Nummer :

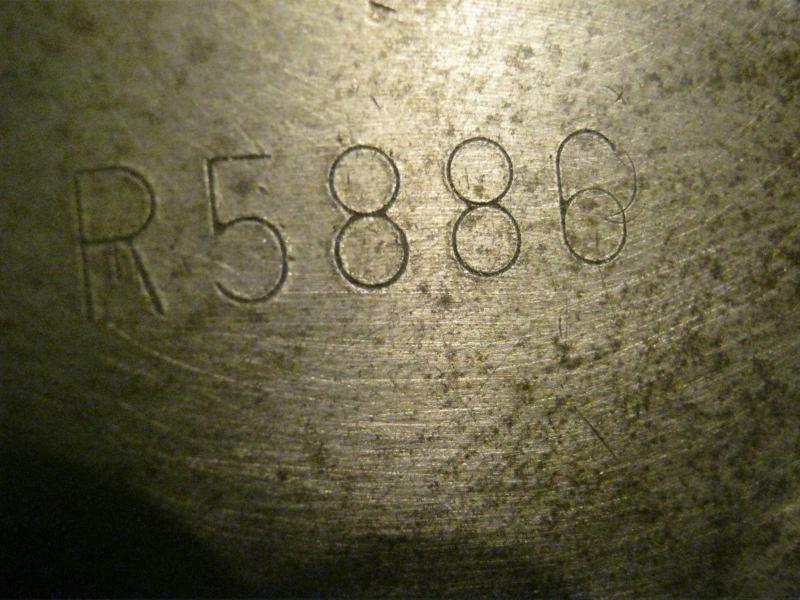

Auf dem Futter hab ich diese Nummer gefunden



Sollten die Nummern auf Futter und Backen ident sein ?????

Irgendwie schließen die Backen nicht sauber........


Ideen ???


Danke

Uwe

[motorang]

Servus,
das werden die "Bestellnummern" sein.
Hast Du jede Backe im passenden Schacht (Ziffer 3 ist hier sichtbar eingeschlagen) ?
Das Futter stellt zentrisch zu, oder?

Ich hab schon gesehen dass solche Futter genau so montiert werden wie Du das gemacht hast, und dann innen zentrisch ausgeschliffen werden (also die Backen angepasst bis sie zentrisch laufen).

Sonst probier die Backen mal in den Schächten durchzutauschen. Ein Vierkant-Einsatz für den Akkuschrauber verhindert dabei Sehnenscheidenprobleme

Gryße!
Andreas, der motorang

PS: ich geh schnell raus schauen wie das bei meinem Röhm-Futter ist mit den Nummern.
PS2: stehen zwei unterschiedliche Ziffern auf den Backen, auf jeder Seite eine?

[KNEPTA]

Servus,
das werden die "Bestellnummern" sein. Hast Du jede Backe im passenden Schacht (Nummer 3 ist hier sichtbar eingeschlagen) ?

Eh kloar.....

Das Futter stellt zentrisch zu, oder?

Das ist die Frage. Ich kann nix Schlechtes erkennen, aber die Meßung sagt nein...

Ich hab schon gesehen dass solche Futter genau so montiert werden wie Du das gemacht hast, und dann innen zentrisch ausgeschliffen werden (also die Backen angepasst bis sie zentrisch laufen).

Sonst probier die Backen mal in den Schächten durchzutauschen. Ein Vierkant-Einsatz für den Akkuschrauber verhindert dabei Sehnenscheidenprobleme

Hab ich schon, auch die Futterposition durch Drehung auf der Platte verändert, alle Positionen der Backen, sowohl Innenspann- und Außenspannbacken, durchprobiert, es eiert weiter. War beim alten unpräzisen Futter nicht der Fall.

[motorang]

Hi
meine Proxxon-Drehbank hat zwar Röhm-Futter aber ohne Nummern. sorry

[lallemang]

da war was mit Backen und Schachtnunmmer zuordnen und Anlageflächen überdrehen.

[sejerlänner jong]

Ich habe mal gesehen das die Backen ausgedreht / abgedreht wurden. Wenn das Futter rund läuft, wie bei dir, musst du einen Bolzen nehmen, von dem du genau weißt dass er rund ist, diesen einspannen und die Backen außen abdrehen. Zum Innenausdrehen brauchst du einen Ring denn du innen spannst. Verständlich erklärt?
Wenn du harte Backen hast geht natürlich nur schleifen.

Karsten

edit: Hier gibt es Bilder und Text zu dem Thema http://forum.zerspanungsbude.net/viewto ... f=36&t=505

[motorang]

Ich würd mal da anfragen:
http://www.roehm.biz

Dann wüsstest Du das wegen der Nummern vielleicht. Scheint aber nix aktuelles zu sein weil aktuell haben die Buchstabenbezeichnungen.
Bei 1 mm scheint mir der Fehler aber im System zu liegen. Falsche Backen oder ein falscher Vorbesitzer

Gryße!
Andreas, der motorang

[Nordmann]

Eigentlich sollte jede Backe und jeder Schacht ne Nummer haben, die identisch sein müssen.

Vielleicht haste auch nur zuweit aufgedreht, und da (Trapez- ?) Gewinde der Planspirale im Inneren ist einen Gang weitergerutscht. Dann müsste aber der Fehler reproduzierbar sein (und eigentlich auch mehr als die 1-1,2mm), und das ist er nicht, oder?

Das gilt nur für harte Backen. Weiche Backen werden durch Innendrehen angepasst, um das Spiel auszugleichen.

Hmmm.

Michiklatti ist gelernter Zerspaner........sach mal watt Michi!

[KNEPTA]

Eigentlich sollte jede Backe und jeder Schacht ne Nummer haben, die identisch sein müssen.

Keine Nummer am Schacht

Vielleicht haste auch nur zuweit aufgedreht, und da (Trapez- ?) Gewinde der Planspirale im Inneren ist einen Gang weitergerutscht.

?????????? Wie meinen ??

[motorang]

Er meint genau was wir telefonisch besprochen haben.

Wann die Backe von der Spirale gegriffen wird.

Könntest hier mal schauen, das scheint die aktuelle Entsprechung für Dein Futter zu sein:
http://www.werkzeugmaschinenportal.de/r ... 00-K3.html
wenn Du unten durchklickst (Registerkarten) kommst Du zu den Spannbacken samt aller Maße, vielleicht hilft es was.

Gryße!
Andreas, der motorang

[Nordmann]

Wann die Backe von der Spirale gegriffen wird.

Yepp..genau!

[KNEPTA]

Er meint genau was wir telefonisch besprochen haben.

Wann die Backe von der Spirale gegriffen wird.

Könntest hier mal schauen, das scheint die aktuelle Entsprechung für Dein Futter zu sein:
http://www.werkzeugmaschinenportal.de/r ... 00-K3.html
wenn Du unten durchklickst (Registerkarten) kommst Du zu den Spannbacken samt aller Maße, vielleicht hilft es was.

Gryße!
Andreas, der motorang

Ahso, aber wenn das passiert bewegen wir uns im über 5mm Bereich. Das wär schon ziemlich exzentrisch......

außerdem.... so ganz Nudelsuppe geschwommen usw...

Uwe

[KNEPTA]

Daten vom Futter

Handgeschrieben: 4V11 026.510

ZG 125

max 4000/ min

31KN

80Nm

[motorang]

http://www.roehm.biz/anwendungen/drehen ... app=drehen
