Hallo zusammen,

gestern hab ich bei der bei mir stehenden XS 650 Halbleiche, Modell 447, die zur SR mehr oder weniger baugleiche Gabel zum SiRi wechseln zerlegt. Dabei ist aufgefallen daß an einem Standrohr die unten am Dämpfer aufgesteckte Innen und außen konifizierte Alu Hülse fehlt. Der Dämpfer war ohne Hülse direkt gegen das Tauchrohr verschraubt.

Das Teil gibts offensichtlich nirgends einzeln. Andererseits liegts garantiert in vielen Kellner zigfach rum, da es nie kaputt geht.

Hätte jemand eins übrig?

Würd mich freuen.

Es handelt sich um das in der Zeichnung

https://www.xs650.de/literatur/wsh/expl ... Fig_27.jpg

unten an Teil 10 steckende Teil

Schöne Grüße

Martin

Miss bitte mal den Außendurchmesser von dem Rohr welches in der Hülse steckt. Gewinde im Rohr ist M8, oder?

Ist das Taper Spindle Teilenummer 1W123173L0 zu 16,07.- ?
https://www.cmsnl.com/yamaha-sr500-1988 ... w123173l0/

Das Teil wär aber auch leicht auf einer Drehmaschine zu machen, daran denkt Andreas bestimmt.

Nö, Andreas denkt das sei in vielen Shova Gabeln gleich, z.B. in der von der DT175MX. Da sollten noch Teile an 2 Standrohren hängen die eh nur noch als Rollen für schwere Sachen dienen wenn ich mal wieder einen ägyptischen Tag hab. Die Aluteile wären also entbehrlich.

Ich denke jetzt über ägyptische Tage nach.

Schwere Graugussklumpen im Keller umeinand rollen...
Diese Aluteile sind übrigens für sanftes auf-Anschlag-gehen der Gabel gedacht, indem sie im letzten Moment Ölbohrungen verschließen...

Gruß
Hans

Ui, ganz schön Traffic hier deswegen...

hiha hat geschrieben:Diese Aluteile sind übrigens für sanftes auf-Anschlag-gehen der Gabel gedacht, indem sie im letzten Moment Ölbohrungen verschließen...

Schon klar...Hydraulischer Endlagendämpfer

Ob das das gleiche Teil wie wie bei der SR ist, kann ich nicht sagen. Sieht aber ähnlich aus. Bei der XS kommts im Teilekatalog nicht einzeln vor. Was nichts heißen muß

Ich habs vermessen:

Höhe über alles 32
Höhe zylindrischer Teil 17,8; Rest konisch zulaufend
Außendurchmesser zylindrischer Teil 22, Endaussendurchmesser des konischen Teils 19
Innendurchmesser der Sacklochsenkung (flacher Boden) 17
Tiefe der Sacklochsenkung 28,7
Schraubenlochdurchmesser 10

Wenn das ident wär zu der DT Gabel, wärs natürlich super...

Schöne Grüße

Martin

Ich schau Aber erst nächste Woche, weil gerade nicht daheim.

Gruß, Andreas

schnupfhuhn hat geschrieben:Ich schau Aber erst nächste Woche, weil gerade nicht daheim.

Gruß, Andreas

Vielen Dank!

Dann lass ich das jetzt mal offen stehn und widme mich anderen Baustellen

Grüße

Martin

Und ich such mal in der SR-Teilekiste.
Gruß
Hans

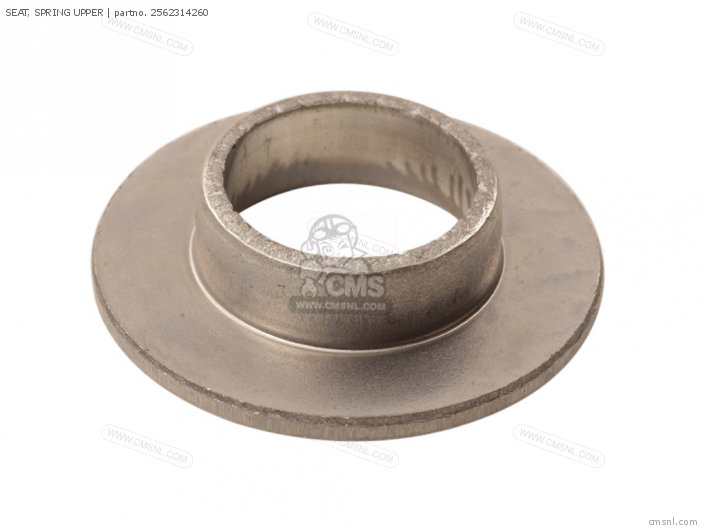

Wenn sich bei den Suchen das Teil zwischen Gabelfeder und Distanzhülse findet:
Brauch ich demnächst.

Sorry Martin!

Kann Dir beides zuschicken, hab die Maße grad verglichen, passt.
Gruß
Hans

Hans, danke!

Für mich gern die Dämpferendhülse. Kriegst PN.

Grüße Martin

Hallo Hans,

die Hülse ist angekommen. Und schon verbaut.

Vielen Dank! Alles weitere am Sölk

Martin
