Spezialwerkzeuge Enfield
So 15 Nov, 2020 11:51
Hallo,
ich frage mich schon die ganze Zeit ob es da nicht einen Zeichnungssatz davon gibt? Für die Schwalbe gab es z.B. ein Buch da waren alle Spezialwerkzeuge als Fertigungszeichnng drin, mit Materialangabe und allem drum und dran. Ich kann mir nicht vorstellen das es sowas für die Enfield nicht auch gibt. Irgendwer muß das doch schon gemacht haben...
Hat wer sachdienliche Hinweise?
ich frage mich schon die ganze Zeit ob es da nicht einen Zeichnungssatz davon gibt? Für die Schwalbe gab es z.B. ein Buch da waren alle Spezialwerkzeuge als Fertigungszeichnng drin, mit Materialangabe und allem drum und dran. Ich kann mir nicht vorstellen das es sowas für die Enfield nicht auch gibt. Irgendwer muß das doch schon gemacht haben...
Hat wer sachdienliche Hinweise?
Re: Spezialwerkzeuge Enfield
So 15 Nov, 2020 13:07
Es gibt hier einiges an Literatur. Abbildungen von Service Tools (allerdings nicht bemaßt) findet man da zum Beispiel.
Außerdem gibt es noch die Motorcycle Maintenance and Repair Series von C.A.E. Booker. Hab ich noch nie reingucken können, kann also nichts dazu sagen.

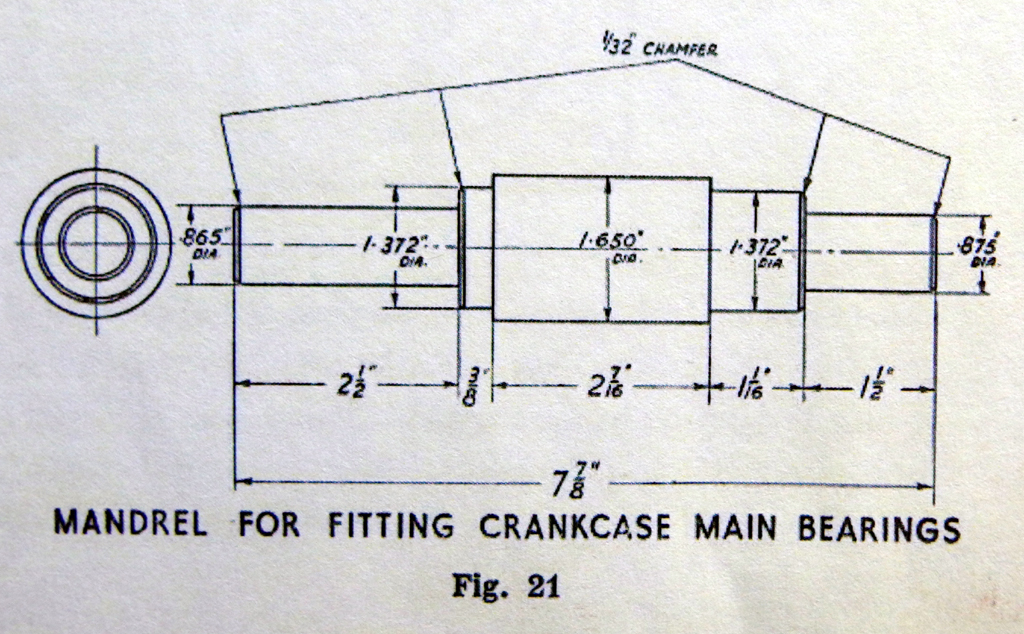

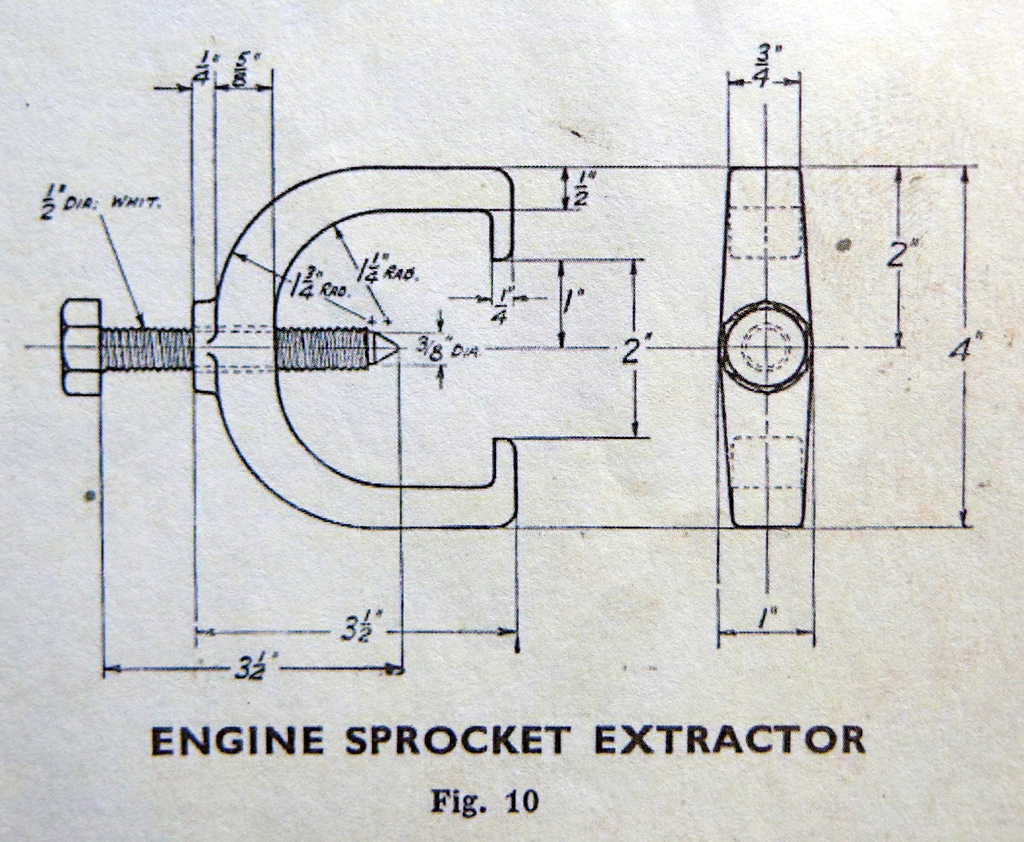

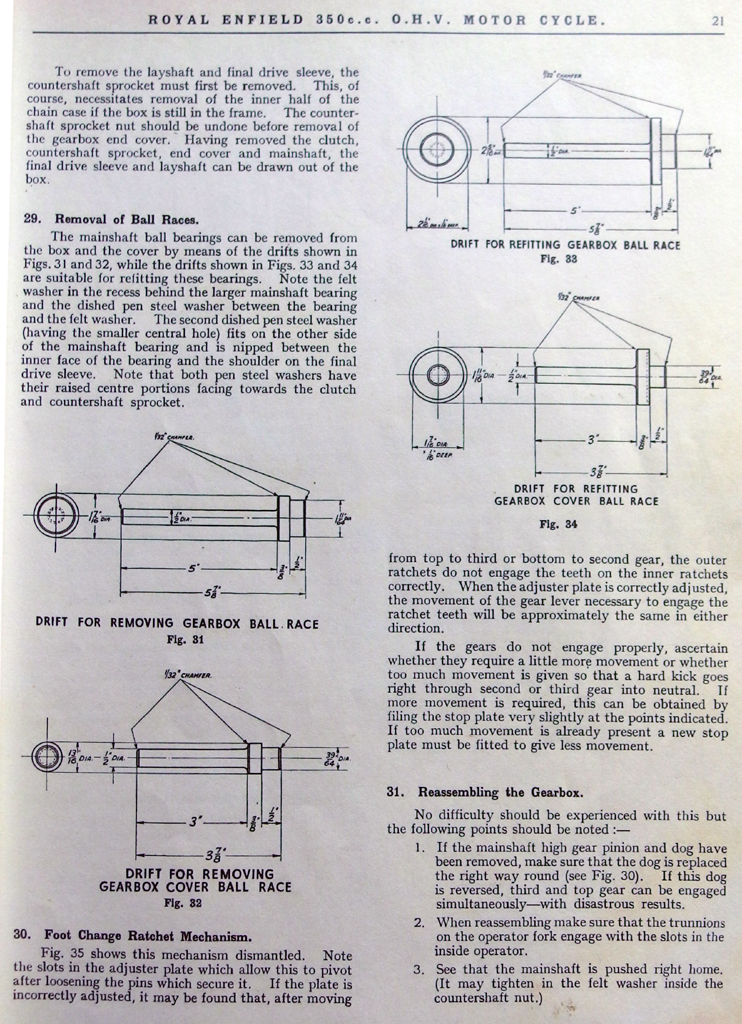

Im WORKSHOP MAINTENANCE MANUAL for the ROYAL ENFIELD 350 c.c. O.H.V. MODELS WD/CO und WD/CO/B vom Oktober 1949 finden sich ein paar bemaßte Zeichnungen. Dieses Manual habe ich hier als Ausdruck liegen.
Beispiele:
Außerdem gibt es noch die Motorcycle Maintenance and Repair Series von C.A.E. Booker. Hab ich noch nie reingucken können, kann also nichts dazu sagen.
Im WORKSHOP MAINTENANCE MANUAL for the ROYAL ENFIELD 350 c.c. O.H.V. MODELS WD/CO und WD/CO/B vom Oktober 1949 finden sich ein paar bemaßte Zeichnungen. Dieses Manual habe ich hier als Ausdruck liegen.
Beispiele:
Re: Spezialwerkzeuge Enfield
Do 03 Dez, 2020 21:26
anm.: alle diese werkzeuge bekommt man für _relativ_ kleines geld beim hitchcock.
ich hab geordert:
* limarotorabzieher
* pump worm extractor
* valve spring compressor
* tappet guide extractor
die kuppung (electra) kann ich mit m10-schraube, mutter, kugel und einem selbstgebohrten 0.5er loch in der eh vorhandenen druckplatte abziehen.
* und ein abzieher für auf der kw knapp aufgeschrumpfte distanzringe.
" die gehäusehälften zieh ich mit eigenbau a la jawamotor auseinander.
hab glaubi nix vergessen. damit kann man zumindest die LBE zerlegen.
sollte bei der classic engine ähnlich einfach sein.
das toolset sollte bei grosser fahrt immer mit sein, finde ich. samt den verschleissteilen.
have fun, k.
ich hab geordert:
* limarotorabzieher
* pump worm extractor
* valve spring compressor
* tappet guide extractor
die kuppung (electra) kann ich mit m10-schraube, mutter, kugel und einem selbstgebohrten 0.5er loch in der eh vorhandenen druckplatte abziehen.
* und ein abzieher für auf der kw knapp aufgeschrumpfte distanzringe.
" die gehäusehälften zieh ich mit eigenbau a la jawamotor auseinander.
hab glaubi nix vergessen. damit kann man zumindest die LBE zerlegen.
sollte bei der classic engine ähnlich einfach sein.
das toolset sollte bei grosser fahrt immer mit sein, finde ich. samt den verschleissteilen.
have fun, k.
