Terrot HSC 350, Bj. 1927 - Fortschrittsbericht

[hiha]

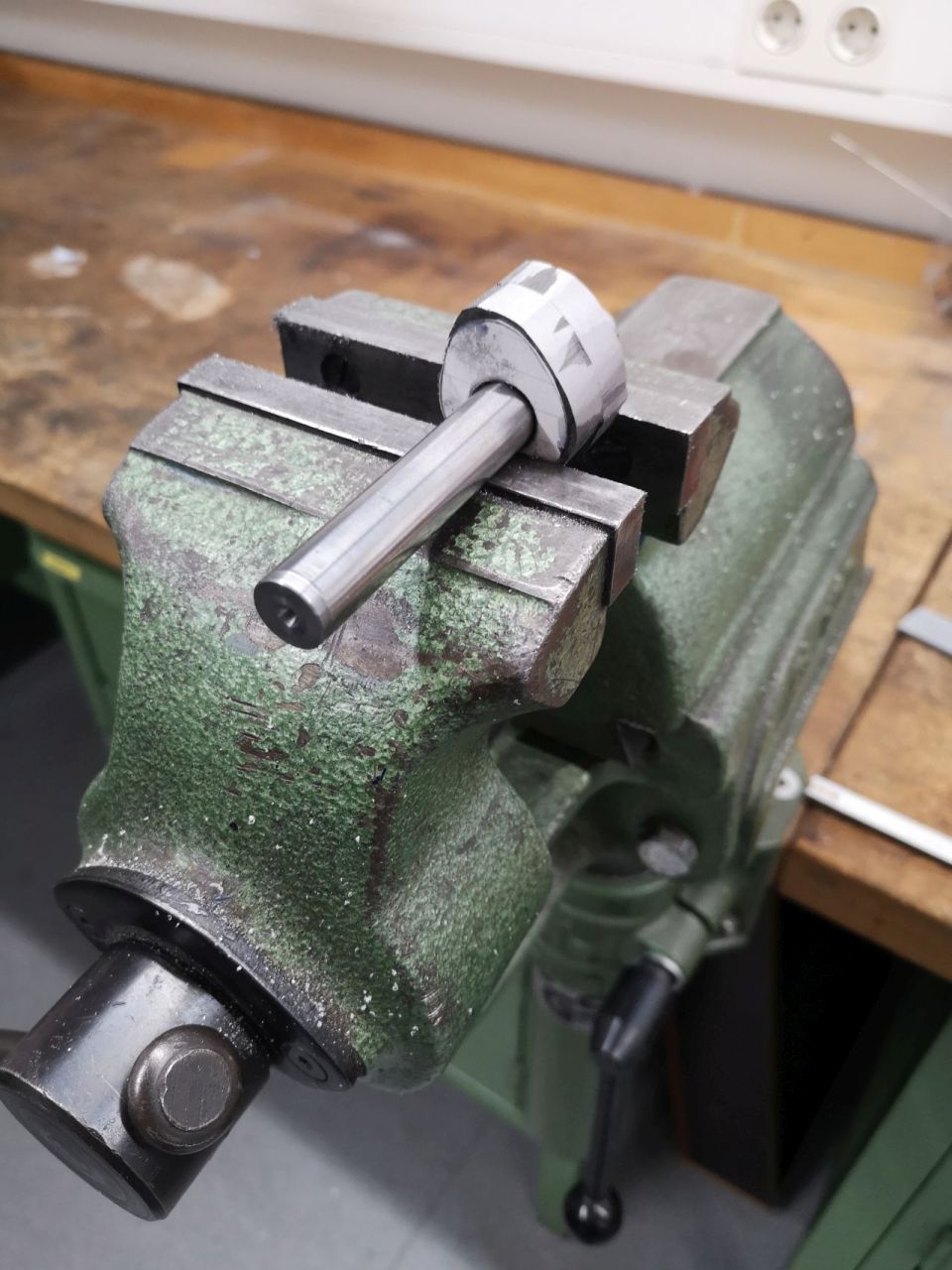

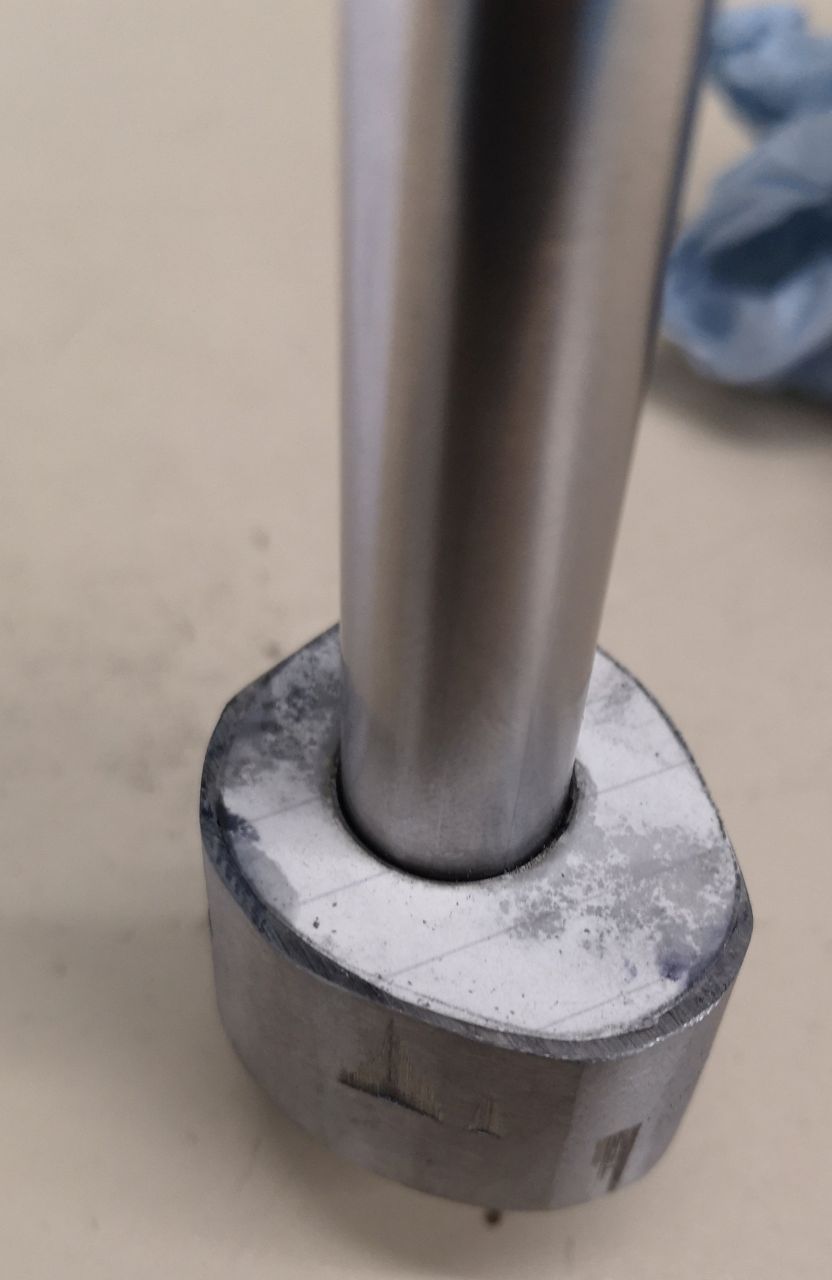

So, weiter im Text. Zwei Nocken gebohrt und auf 13 -3/100mm ausgespindelt, mühsam aus dem Werkzeugstahl ausgesägt und beide auf ein Stück 13er Welle aufgepresst. Dann die Feile bemüht und nach Schablone mit Aufmaß vorgefeilt (ich will wieder eine Feilmaschine *seufz* )
So wie sie jetzt sind kann ich sie in die Nockenkopiermaschine spannen und nach der Meisternocke schleifen.

Gruß
Hans

[Jonas]

Ein kompletter Neubau also. Was eine Aktion.

...und ich vernickel hier zwischenzeitlich fleißig vor mich hin.

[hiha]

Die Nockenfertigungsalternative wäre gewesen, sie vom Flo drahterodieren zu lassen, das hätte aber was gekostet, und ich hätt meine tolle Feile und die Nockenschleifmaschine ganz umsonst gekauft.
Gruß
Hans

[Aynchel]

........mit Aufmaß vorgefeilt (ich will wieder eine Feilmaschine *seufz* )........

moin Hans

ich mag ja meine Bandfeile https://www.bosch-professional.com/de/d ... e-34613-p/

[Färt]

........mit Aufmaß vorgefeilt (ich will wieder eine Feilmaschine *seufz* )........

moin Hans

ich mag ja meine Bandfeile https://www.bosch-professional.com/de/d ... e-34613-p/

...ich glaub der Hans meint eher sowas

Gryße
Gerhard

[hiha]

In der Tat. Hier erklärts der Oide Tony:
https://youtu.be/6lxJ3E_UjtY ab ca. Minute 11:00

[schnupfhuhn]

Hans, ist der Wunsch echt? Oder nur so dahergeredet? Weil ich wüsst eine von WMW, der Besitzer besteht darauf das es ein Punktschweissgerät sei...

[hiha]

Ja! Ich spechte auf eine nahe Landau/isar, der geht aber mitm Preis nicht runter. Ich bräuchte so ein Teil vergleichsweise oft...
Gruß
Hans

[Gustav]

Glückwunsch Hans,
zum Leinen. Man benutzt ihn immer gern fürs Feine. Feile an meinem gerade die neuen Griffschalen für das Fleischerbeil.
Für das Grobe und Halbgrobe benutze ich den Peddinghaus und den Heuer / Brockhaus.
Im Garten habe ich auch noch den Joker.
Die Nocke schleif nicht mit der Bandfeile. Das tun nur die richte Tuner unterwegs im Norden bei Eis und Schnee.

Gustav

[Gustav]

........mit Aufmaß vorgefeilt (ich will wieder eine Feilmaschine *seufz* )........

moin Hans

ich mag ja meine Bandfeile https://www.bosch-professional.com/de/d ... e-34613-p/

Ich nahm immer die von Pferd.

Gustav

[schnupfhuhn]

Ich frag bei Gelegenheit, ich glaub 150€ waren aufgerufen...

[hiha]

[Jonas]

In der Tat. Hier erklärts der Oide Tony:
https://youtu.be/6lxJ3E_UjtY ab ca. Minute 11:00

Noch niemals von so einer Maschine gehört! Ich kann verstehen, dass Du eine haben möchtest... Feine Sache!

Mike hat heute angerufen und wollte die Nockenspreizung wissen. Die sollte (ungefähr?) 105° betragen. Guckt aber gerne selber nochmal auf die Ventilerhebungsskurve, nicht dass ich mich da vertue...

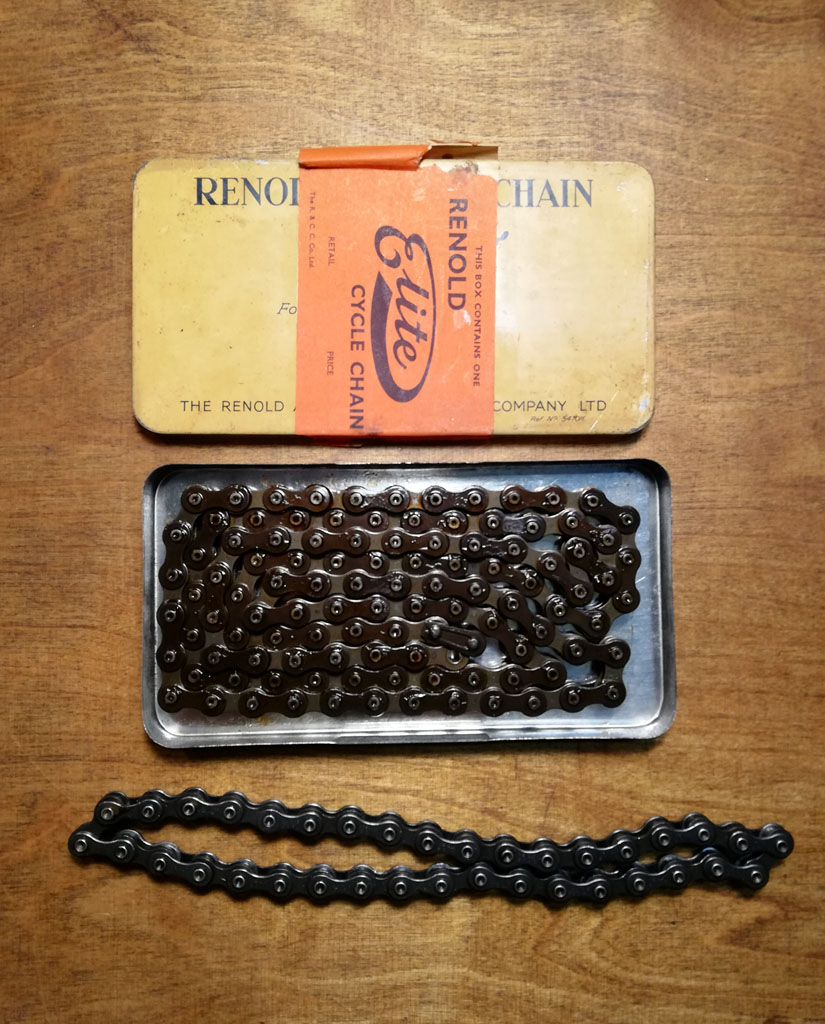

Was noch? Der Magnetantrieb hat eine neue Kette bekommen. Renold, 1/2 x 1/8 Zoll. Ist tatsächlich exakt das gleiche Modell, das schon montiert war - jetzt aber mit Kettenschloss und nicht krumm und schief vernietet. Gekauft bei Velo Classic.

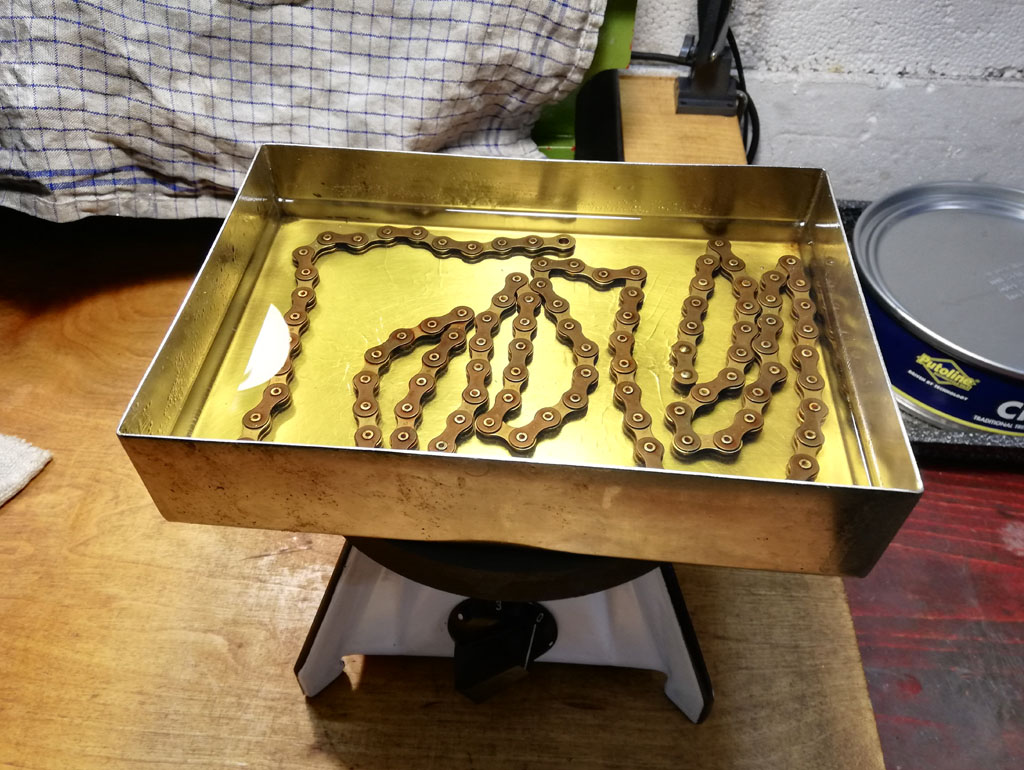

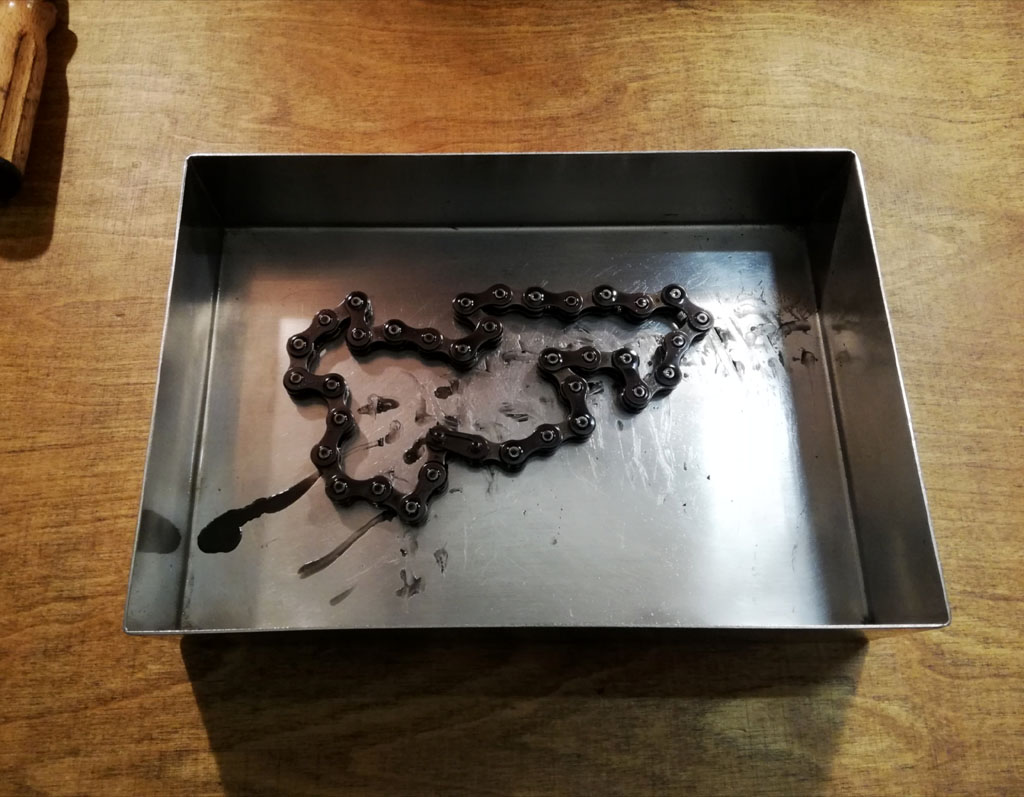

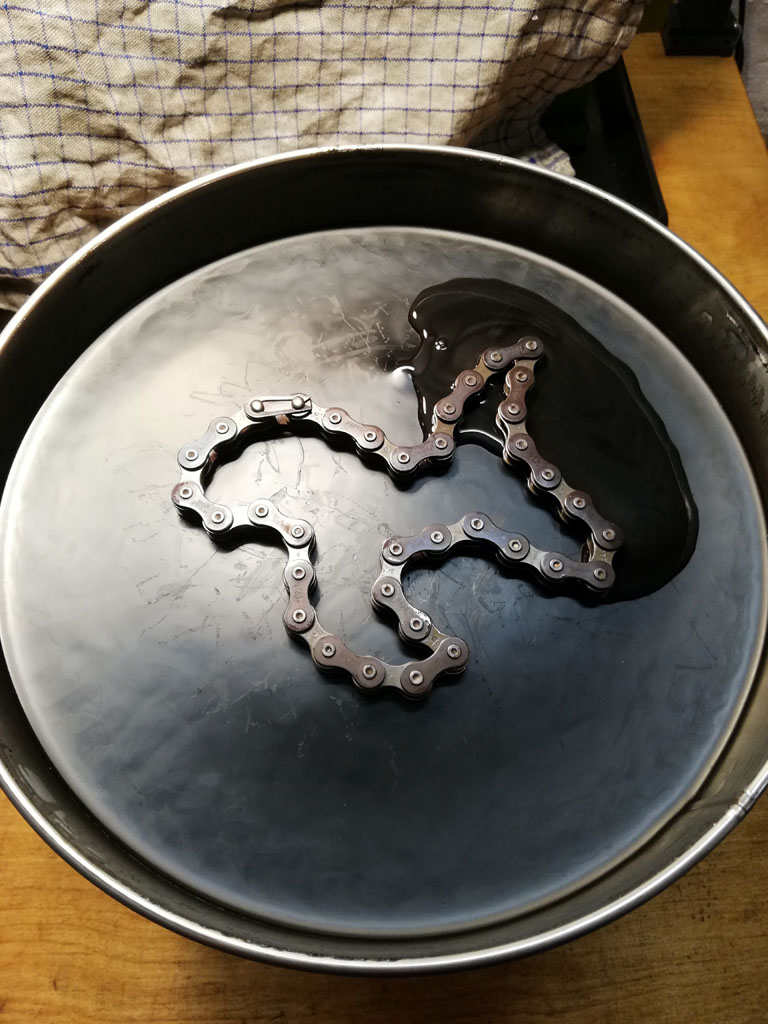

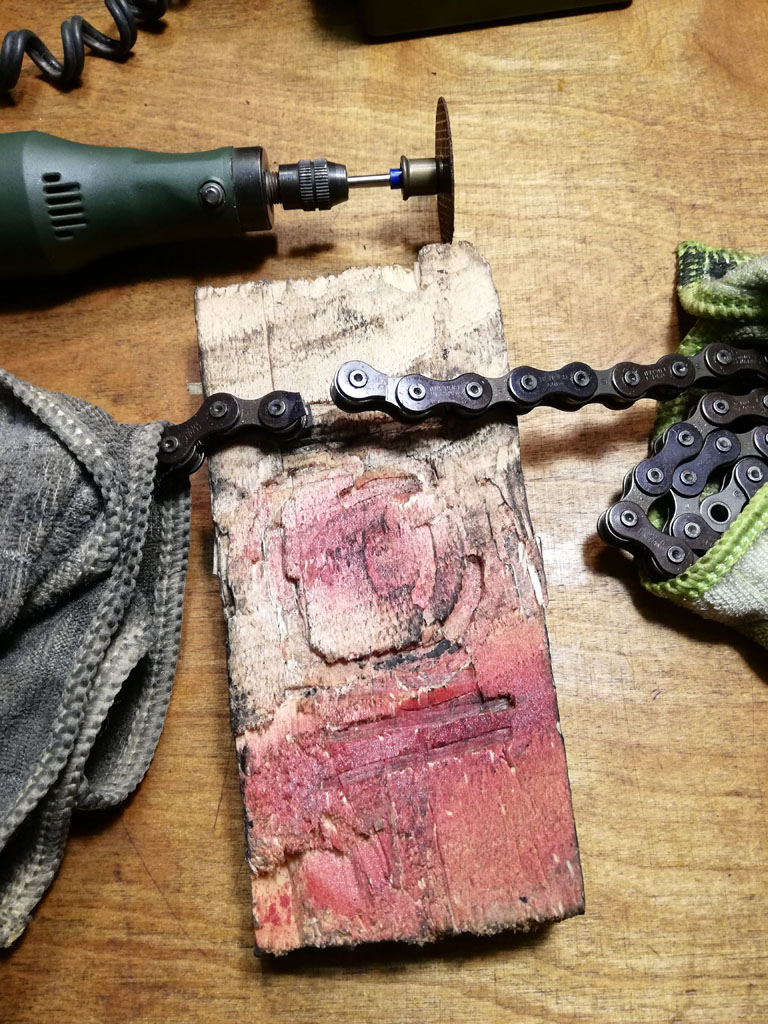

In warmem Diesel das uralte Fett gelöst, gekürzt, neu gefettet, fertig. (Ja, während Ihr in Bayern ´ne neue Nockenwelle baut, beschäftige ich mich mit solchen Trivialitäten. Aber hey, was eine Freude! )

[hiha]

Die Nockenspreizung war mal in einem von Dir eingestellten Papier von Terrot angegeben, irgendwas mit 47°, das find ich wieder.
Gruß
Hans

[Jonas]

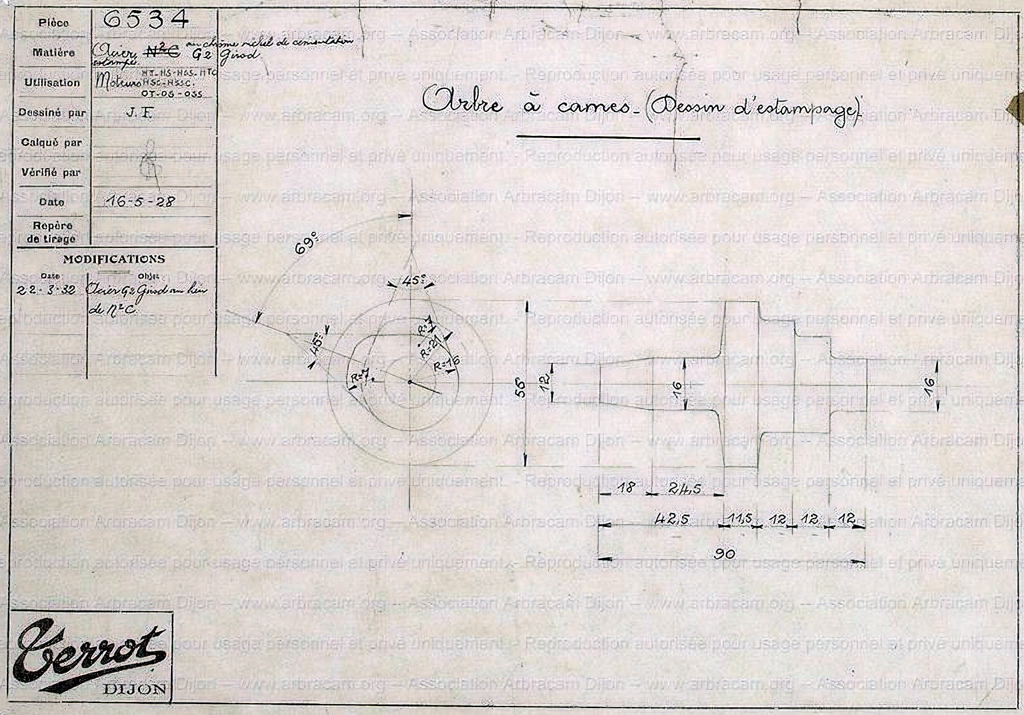

Das müsste das hier gewesen sein.

Aber! Obwohl die Nockenwelle auf dem Papier da angeblich zu meiner Terrot passt, sind z. B. die Wellenmaße anders als an meiner (und der zweiten, die jetzt bei Dir ist) Nockenwelle! Schau da bitte genau hin, ob das alles so stimmt mit der Spreizung etc. pp.

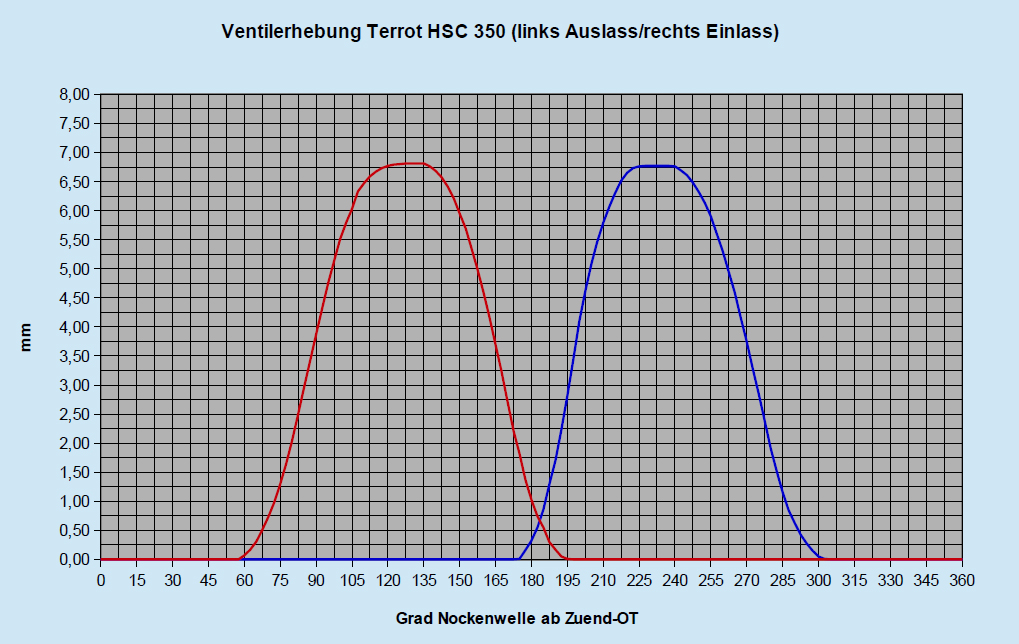

Im Zweifel besser auf das Muster verlassen, das Du da in der Hand hast, und auf meine Ventilerhebungskurve. Glaube ich.

Oder wir reden aneinander vorbei, weil mir das technische Wissen fehlt bzw. die 105° sind falsch gehirnt von mir... So oder so, das Papier ist mit Vorsicht zu genießen, was meine Nockenwelle anbelangt.

EDIT:
Ich glaub´, wenn ich mir die Bilder meiner Nockenwelle nochmal so ansehe, dass ich mit den 105° falsch liege?!
