Terrot HSC 350, Bj. 1927 - Fortschrittsbericht

[koarrl]

Eine sehr spannende Geschichte, die hier gesponnen wird. Sehr wyrdig!

[Jonas]

Hr. Huhn, ich neige mein Haupt in Demut. (Vor dem Rest der Truppe ebenso, klar.)

Also sitzt die Scheibe nicht ganz rechtwinkelig auf dem Kegel vom Bolzen. da müsste man den Kegel nochmal mit dem Fingernagel abtasten ob da irgendwo was aufsteht, dann mit der kleinen Feile ran. Dann mit Edding oder so auf Tragbild.

Habe ich überprüft. Eine winzige Aufwerfung gab es. Die habe ich beseitigt. Das Tragbild war bescheiden - vielleicht ein Fünftel der Fläche hat getragen. Also vorsichtig mit der feinsten Paste eingeschliffen. Danach saß die Scheibe wieder zum Teil auf dem Bund des Bolzen. Also frohen Mutes eine Drehmaschine improvisiert , ein winziges Stückchen vom Bolzenbund "runtergedreht" und die Scheibe saß wieder richtig auf dem Konus. Tragbild immer noch mies, egal, bleibt so.

Allein, nach der Montage eiert es immer noch. So 1,5mm außen an der Scheibe gemessen. Sowohl Seiten- als auch Höhenschlag (sagt mein Kollege, der zufälig vor Ort war. Hat Maschinenbau studiert.).

Nach Endmontage und abschließendem, richtigem Anziehen der Riemenscheibe auf dem Bolzen eiert es nun extrem. Keine Ahnung, ob man das Bolzenende mit Konus/Gewinde drauf schiefziehen kann?!

Es sieht so aus, als ob der Bolzen eiert. Konus und Gewinde. Sagt Maschinenbauer Lasse, sehe ich auch so.

Den Kurbelwellenstumpf habe ich mit der von Andreas erklärten Lichtspalt-Methode überprüft. Da sollte alles ok sein. Der Lichtspalt verändert sich nicht, wenn ich die Kurbelwelle durchdrehe. Da sollte also nix eiern.

Ganz ehrlich? Ich denke, es macht keinen Sinn, alleine weiterzuwurschteln und/oder Kaffeesatz basierend auf meinen eigenartigen Informationen zu lesen. Die Karre muss komplett zum Kenner, und dann wird gemacht. Hat Mike mir ja angeboten... sind halt so 550 Kilometer einfache Fahrt. Anhänger für ein paar Tage mieten und hinter meinen klapprigen Corolla hängen, vor Ort einquartieren etc. pp. Muss ich noch behirnen.

[Straßenschrauber]

Mach mal! Besuch beim Mike lohnt sich immer ...

[sejerlänner jong]

Hallo Jonas
Den Anhänger kann ich dir geben. Koscht nix.
Karsten

[Jonas]

Gute Sache, Karsten. Mal schauen...

[Bernhard S.]

vor Ort einquartieren etc. pp. Muss ich noch behirnen.

Quartier gäbs im Chiemgau, eine halbe Stunde vom Mike...

[mike58]

Die Couch, unten,
direkt bei mir wurde schon oft bezogen, das rund um sorglos Paket, weilm einfacher, grins.
LG
Mike

[schnupfhuhn]

Nochmal ich,
das Bolzengewinde sah nicht wirklich gut aus, aber ich hätte gedacht den zieht es gegen die Anlagefläche vom Ritzel gerade.
Wieviel Luft hat denn das Gewinde wenn Du es aufschraubst? Also kann sich das anlegen oder zieht es den Bolzen gleich schief?

Wir hatten die Anlagefläche und den zylindrischen Teil ja als Bezug genommen, dazu läuft alles nahezu konzentrisch. Also bleibt nur das Gewinde im Bolzen und auf der KW übrig. Oder der Konus der Kurbelwelle, aber soviel Material kannst Du garnicht weggeschliffen haben...

Zum Gewinde im Bolzen, wenn das wirklich M14x1,5 ist wie Du gemutmaßt hast dann würde ich das zuallererst mal nachschneiden.

Dazu folgender Test: Schraube M10 besorgen. Die hat 1,5mm Steigung. Diese auf großer Länge in das Gewinde der Kurbelwelle einlegen und gegen Licht anschauen, kämmt die wirklich auch auf den 10 oder 15mm Gewindelänge schön? Wen ja stimmt die Steigung, ist zum prüfen so besser als eine Gewindelehre, auch was den Flankenwinkel angeht. Wenn das wirklich M14x1,5mm ist dann den neuen Emuge Gewindebohrer für nen 10er bei Ebay holen. Der ist zwar eigentlich en Maschinengewindeschneider, aber nachdem Du das Gewinde schon im Bolzen hast kanst Du den nehmen. Zum nachscheiden in Öl ersäufen, nicht zum Span brechen rückwärts drehen, der Spanfluss ist bei dem Ding im Anschnitt schon eingebaut. Dann mit repariertem Gewinde nochmal testen.

Was mich sehr freut: Kurbelwelle gerade, das hört man gerne!

Gruß,
Andreas

[sejerlänner jong]

Gewindebohrer 14x1.5 habe ich.
Karsten

[Jonas]

Vorab: Alles ist gut bzw. besser als vorher auf jeden Fall! Weiter unten mehr.

@Mike und Bernhard und Karsten
Herzlichen Dank für Eure Angebote! Ich ringe noch etwas mit mir, ob ich wirklich zum Mike fahren soll oder nicht... Aber es würd´ schon Sinn machen! Ich brauch noch etwas Bedenkzeit.

das Bolzengewinde sah nicht wirklich gut aus, aber ich hätte gedacht den zieht es gegen die Anlagefläche vom Ritzel gerade. Wieviel Luft hat denn das Gewinde wenn Du es aufschraubst? Also kann sich das anlegen oder zieht es den Bolzen gleich schief?

Das Bolzengewinde hat ordentlich Luft! Es wackelt wie ein Lämmerschwanz und kann sich meiner Meinung nach anlegen.

Wir hatten die Anlagefläche und den zylindrischen Teil ja als Bezug genommen, dazu läuft alles nahezu konzentrisch. Also bleibt nur das Gewinde im Bolzen und auf der KW übrig. Oder der Konus der Kurbelwelle, aber soviel Material kannst Du garnicht weggeschliffen haben...

Sehe ich ganz genau so...

Zum Gewindetest und Bolzen nachschneiden bin ich nicht gekommen, denn...

Ich habe erstmal alles wieder demontiert, um zu checken, ob das Innengewinde vom Bolzen auf dem Außengewinde der Kurbelwelle wackelt und sich gegen die Anlagefläche vom Ritzel gerade ziehen kann. Konnte es. Aus irgendeinem Grund ("Gefüüüühl...") habe ich spaßeshalber mal die einzige passende, nicht vermackte Unterlegscheibe die ich hatte (Dicke allerdings 2,4 mm) zwischen Bolzen und Kettenritzel gepackt. Sieht man auf den Photos. Alles ordentlich angezogen und BAMM - die Eierei ist fast (fast...) vollkommen verschwunden! Die Karre fährt sich erheblich besser als vorher.
Fazit: Andreas hat den Schlag der Riemenscheibe von 0,7 auf 0,3 mm reduziert, ich hab ´ne Unterlegscheibe dazugepackt und alles ist gut. Nur: WARUM? Kann mir das jemand erklären? Ich verstehe es nicht.

Noch eine Frage: Meint Ihr, die Gewindegänge auf der Kurbelwelle reichen noch aus, um das Kettenritzel mithilfe des Bolzens ordentlich zu fixieren? Fünf Gewindegänge sollten es sein, siehe Photo.

...Trotzdem sehe ich nach wie vor Wuchtungspotential bei der Kurbelwelle. Zumindest könnt´ man mal gucken. Die Radlager wollen ja auch angegangen werden. Und so weiter... Ich brauch nur noch etwas mit der Entscheidung, ob es ´gen Bayern geht oder nicht.

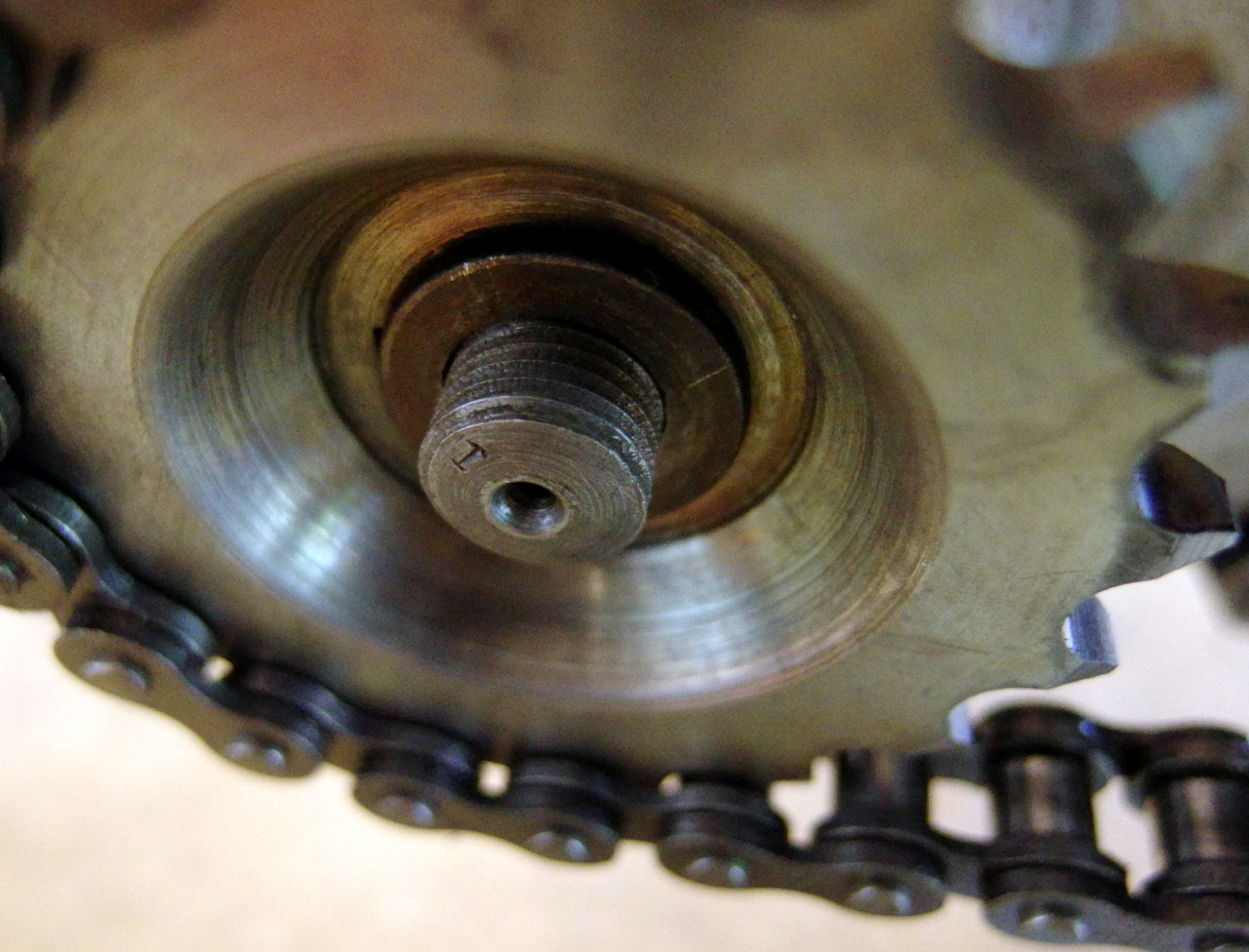

Ohne Unterlegscheibe:

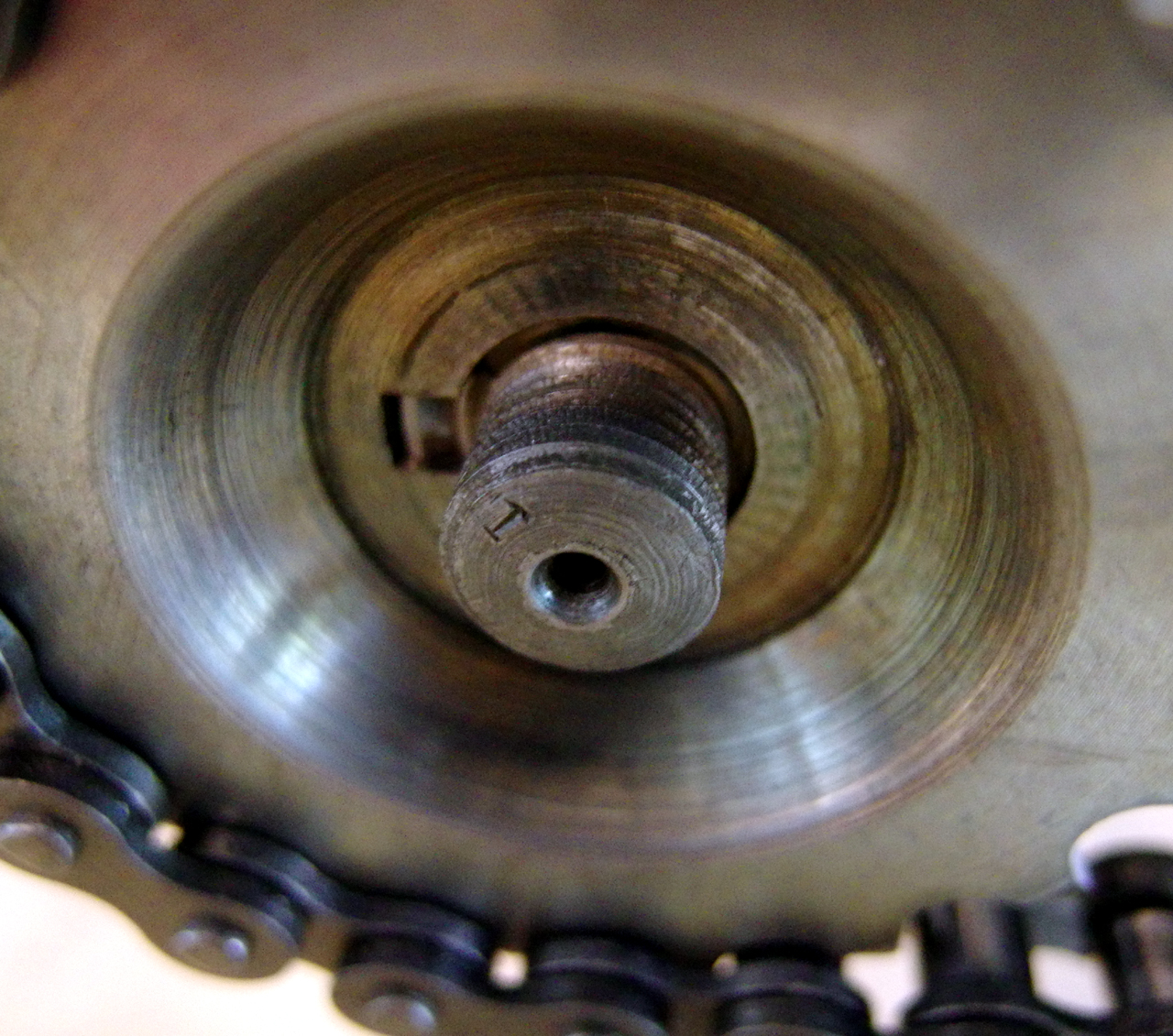

Mit Unterlegscheibe:

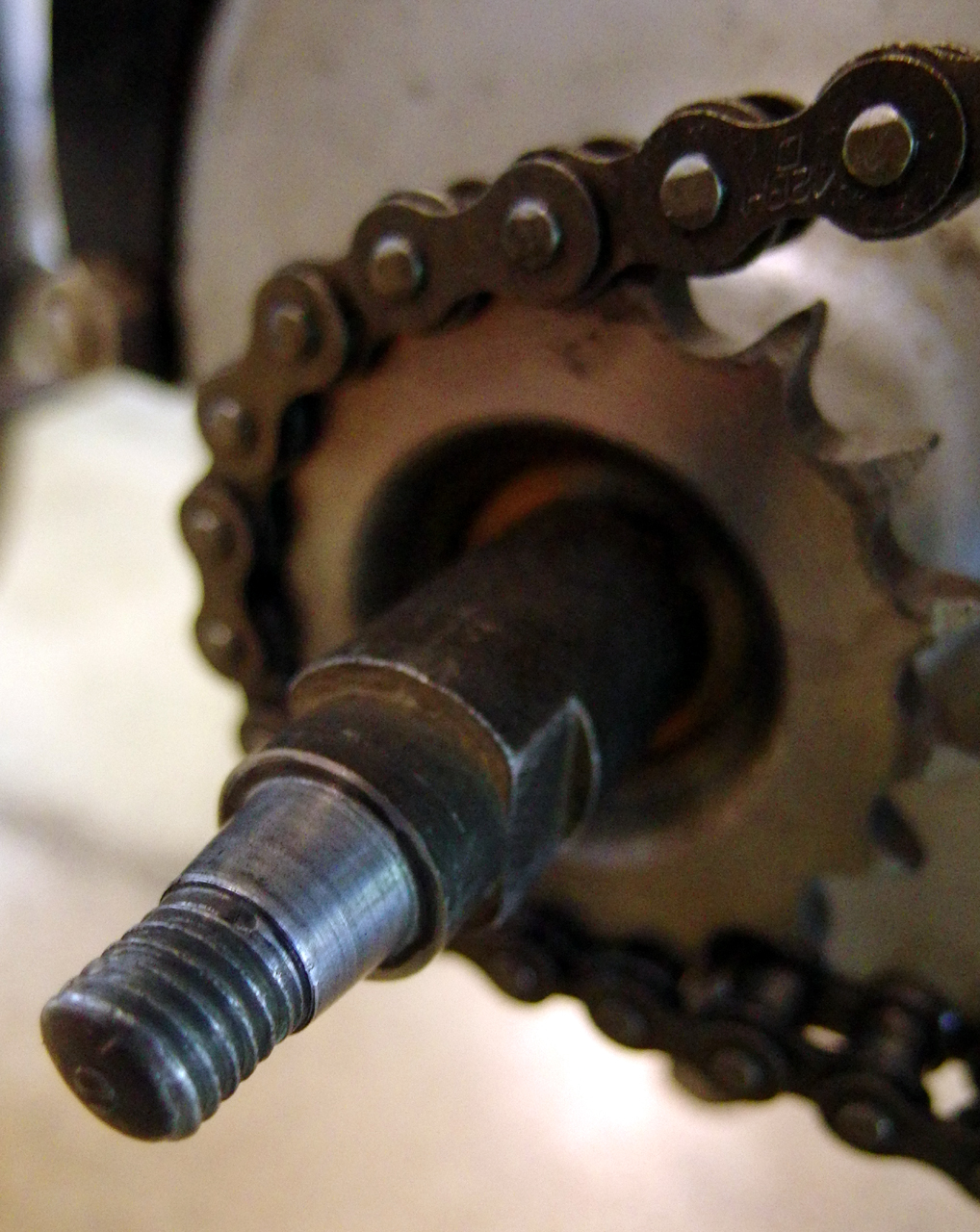

Mit montiertem Bolzen:

[Straßenschrauber]

Fazit: Andreas hat den Schlag der Riemenscheibe von 0,7 auf 0,3 mm reduziert, ich hab ´ne Unterlegscheibe dazugepackt und alles ist gut. Nur: WARUM? Kann mir das jemand erklären? Ich verstehe es nicht.

Ich erst recht nicht.
Aber auf jeden Fall würde ich ALLE Teile exakt und dauerhaft markieren (Farbe, nix einschlagen!), damit der Zustand wiederhergestellt werden kann.
Just in case ...

[sejerlänner jong]

Hallo Jonas
Die Höhe einer Mutter M14x1,5 beträgt 11mm, etwa 5 Gewindegänge sind sichtbar und somit kommst du auch 7,5mm. Ohne die Scheibe erreichst du die Mutternstärke. Ich schau mal ob ich dünnere Scheiben habe.
Karsten

[hiha]

Ich würde die Zerlegungsaktion wohl erst gegen Herbst starten. Erfahrungsgemäß kommt immer was dazwischen, und ein paar Wochen warten auf den Instandsetzer usw. können einem die Saison verhageln...
Gruß
Hans

[mike58]

Gemach, Gemach,
und wir gehen das wie Hans schon sagtdie Sache in Ruhe an. I Bin jetzt auch nicht das allein selig machende, ich biete nur Hilfe zur Selbsthilfe an, entverantwortlich seit ihr selbst.
Und ich brauch meine Zeit, Künstler halt,hetzen geht gar nicht. Ich hab mühsam gelernt unter Eile wird's nur Pfusch und wenn der Motor eröffnet werden soll, die Büchse der Pandorra, dann lassem wir deiner kleinen Freundin doch das Beste zu kommen was geht, meine bescheidene Meinungn Motor zerlegen und überholen an einem WE, seh ich jetzt nicht, eher zerlegen unf Bestandsaufnahme, dann zieht es sich, wenn es gut werden soll.
Vorschlag der Karsten, hat angefragt, für sein Gespann, zum Sölk eine Prüfstandsfahrt, vielleicht tut ihr Euch zusammen und du fährrt mit guckst dir das Ganze an und wir beschnubbern uns erst und sehen dann weiter.
Vielleicht hält sie ja diesen Sommmer noch durch.
LG
Mike

[Jonas]

@Mike
Diesen Sommer hält sie bestimmt noch durch. Fährt ja soweit schön. Gut, die Radlager, aber je nun. Erstmal fahren, bis hier das erste Salz geschmissen wird.
Dann weiß ich ja jetzt in etwa, wie es bei Dir ablaufen kann. Zerlegen, Bestandsaufnahme, weiteres Vorgehen behirnen. Vielleicht einiges bei Dir vor Ort machen, und einiges dann auslagern. Mit dem Beschnuppern schauen wir mal, wie wir das machen... Meine Arbeitszeiten sind seitens des Arbeitgebers anscheinend nur schwer länger als ´nen Monat im Voraus planbar. Nächsten Monat habe ich viel Urlaub und viel frei. Könnte natürlich einfach im Süden der Republik etwas Urlaub machen und mit Dir ´nen Kaffee trinken. Keine Hektik, wird schon alles...

Ich würde die Zerlegungsaktion wohl erst gegen Herbst starten. Erfahrungsgemäß kommt immer was dazwischen, und ein paar Wochen warten auf den Instandsetzer usw. können einem die Saison verhageln...

Letztlich dauert´s immer länger als geplant. Aus anvisierten Wochen werden gerne mal Monate usw.

Ohne die Scheibe erreichst du die Mutternstärke. Ich schau mal ob ich dünnere Scheiben habe.

Genau. Ich bin ja ein, zwei Tage nur mit Mutter auf dem Ritzel rumgefahren. Die saß fast komplett auf dem Gewinde. Dünnere Scheibe: Gerne! Erstmal werd ich jedoch nicht mehr an dem Konstrukt rumfummeln, wenn nicht zwingend nötig.

Aber auf jeden Fall würde ich ALLE Teile exakt und dauerhaft markieren (Farbe, nix einschlagen!), damit der Zustand wiederhergestellt werden kann.

Besser ist das.
