Wie Wechselstrommotor Feldwicklung messen?

Beitragvon motorang » Mi 12 Sep, 2018 15:24

Hi
ich hab einen defekten Kreissägenmotor.
Einphasiger Wechselstrommotor, mit Kohlen.

Anker ist OK, den kann ich messen. Hat überall etwa die gleichen Werte über die Kollektorfelder. Kein Schluss auf den Eisenkern.
Polschuh war verschmort (Motor war blockiert und sandte SBQ-Signal).

Ersatzpolschuh bestellt und eingebaut (Bosch nennt das Ding so).
Anker auch drin, Kohlen drin, alles angeschlossn wie vorher.

Einschalten - ergibt absolut nix. Kein Drehen, kein Brummen, kein SBQ.
Phasenprüfer zeigt Strom auf den Anschlüssen der Feldwicklung.
Steckdose ist überprüft (anderes Motorgerät funktioniert).

Ich hab den Polschuh nochmal ausgebaut und hab 4 Anschlüsse wo ich messen kann:

L1 und N geht ins Spulenpaket
2 Kabel gehen aus dem Spulenpaket zu den Kohlehaltern.

Ich hab jedes Kabel gegen jedes Kabel gemessen und habe nirgends Durchgang. Widerstand OL.
Prüfspitzen aufeinandergelegt zeigt brav Durchgang und null Ohm Widerstand.
Gleich wie Kabelanschlüsse gegen Eisenkern gemessen. Kein Durchgang,

Bedeutet das, dass die Wicklung irgendwo ab ist, oder mess ich da einen Schas?
Wie überprüf ich das Ding?

Bild:



Tischkreissäge
Motor RM122 1400W

Ist eine Bosch PTS 10
Typenschild 3 603 L03 202
Made in Taiwan 2011

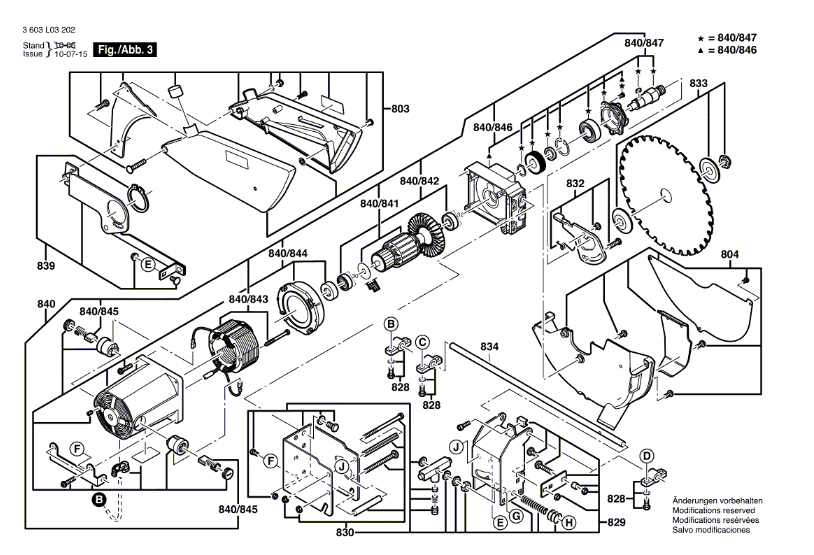

Explosionszeichnung von da: http://www.powertools-aftersalesservice.com/

2018-09-12 16_19_39-Ersatzteilkatalog - Powertools After-Sales Service.png


> 840-843 Polschuh

Zu Hylf!

Gryße!
Andreas, der motorang
