Der etwas andere Motor Ständer (für SR/XT500)

Hier geht es um AiA-taugliche Motoren, Maschinen, Fahrzeuge. Wyrdiges Zeug kwasi :D

Der etwas andere Motor Ständer (für SR/XT500)

Beitragvon SR oldman » Mi 08 Jul, 2020 19:26

Die Werkstatt ist schon recht voll und der Platz wird auch knapp, aber eines vermisse ich schon längere Zeit ....einen "RICHTIGEN" Motorständer um den SR/XT Motoren das Laufen bei zu bringen :omg:

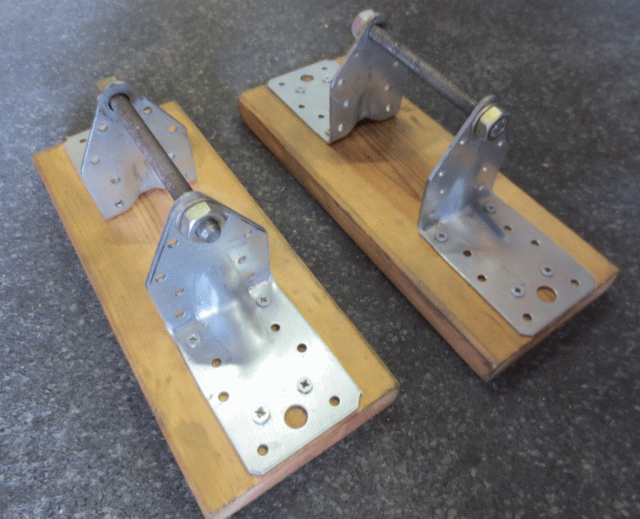

Bisher stelle ich meine Motoren immer auf zwei Holzbrettchen mit draufgeschraubten Winkeln. Die Teile sind schnell gebaut und im Gegensatz zu den geschweißten Alternativen in der Anwendung sehr flexibel, sprich die haben sich über die Jahre bewährt.

MotStä 01.gif

Schon seit einigen Wochen mache ich mir nun schon Gedanken das "System" weiter auszubauen. Das Material dafür sollte sich im Fundus befinden und die Kosten sollen sich auch in Grenzen halten und ganz wichtig ...es darf nicht viel Platz wegnehmen :gruebel:

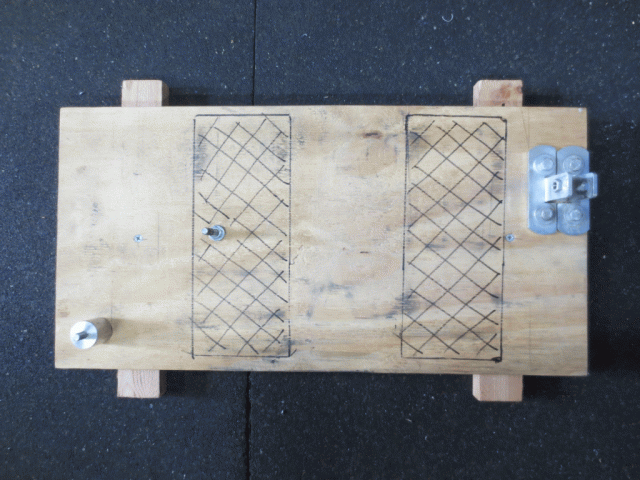

:idea: ...es braucht ein stabiles Holzbrett für die Holzständer. Darauf kommen noch ein paar Anbauteile und der Grundstock ist fertig.

MotStä 02.gif
Gruss
Peter

Ich liebe es ...wenn ein Plan funktioniert

SR 500 Werkstattzeichnungen
Benutzeravatar
SR oldman
Wenigschreiber

Beiträge: 738
Registriert: Fr 03 Feb, 2017 20:41

Re: Der etwas andere Motor Ständer (für SR/XT500)

Beitragvon Laternenschrauber » Mi 08 Jul, 2020 19:41

So ähnlich wie im ersten Bild hatte ich das auch, aber mit zwei einzelnen Brettchen ist das wohl flexibler.

Hatte es allerdings nur einmal gebraucht um meinen DR Motor wieder zu richten.

Gruß Stefan
Erfahrung verhält sich proportional zur Masse des zerstörten Materials. Bild
Laternenschrauber
Wenigschreiber

Beiträge: 563
Registriert: Mo 04 Nov, 2019 19:28

Re: Der etwas andere Motor Ständer (für SR/XT500)

Beitragvon SR oldman » Do 09 Jul, 2020 06:13

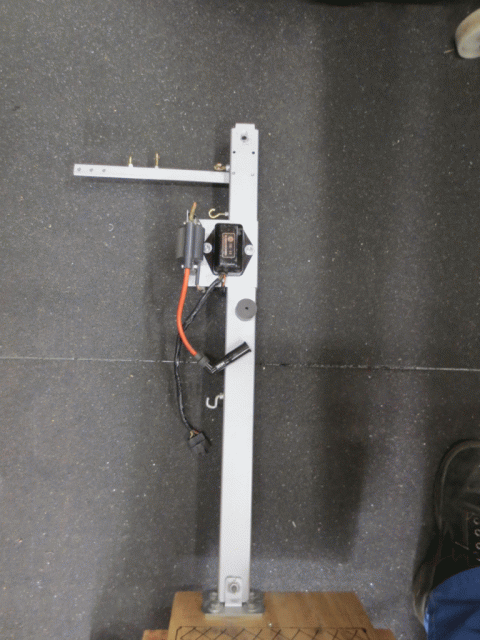

Weiter brauchts ... einen senkrechter Träger wo CDI, Zündspule und noch ein paar Feinheiten dran befestigt sind.

MotStä 03.gif


Dieser wird einfach gesteckt und mit einer handlichen Schraube befestigt

MotStä 04.gif
Gruss
Peter

Ich liebe es ...wenn ein Plan funktioniert

SR 500 Werkstattzeichnungen
Benutzeravatar
SR oldman
Wenigschreiber

Beiträge: 738
Registriert: Fr 03 Feb, 2017 20:41

Re: Der etwas andere Motor Ständer (für SR/XT500)

Beitragvon Rei97 » Do 09 Jul, 2020 10:01

SR oldman hat geschrieben:Die Werkstatt ist schon recht voll und der Platz wird auch knapp, aber eines vermisse ich schon längere Zeit ....einen "RICHTIGEN" Motorständer um den SR/XT Motoren das Laufen bei zu bringen

Also:
Probeläufe habe ich mir in der Werkstatt bislang verkniffen (Lärm,Abgas, Nachbarn), aber da das bei Deinem Konstrukt wohl der Sinn der Übung ist, kommt natürlich die Frage nach den Adaptionen für Auspuff, Vergaser Lufi samt Tank. Schlussendlich muss der Motor ja nach wie vor per Kick gestartet werden, was ich mir bei neu gemachter Kompression nicht direkt händisch vorstellen kann und dabei tobt ein nicht festgemachter Motor dann auch gestartet munter herum.
Vor Jahren zu meiner Rennerleszeit dachte ich an einen kaputten Rahmen mit einem verdellerten SR Tank der auf ein größeres Brett gespaxt ist mit Lufikasten usw.
Da hielt mich nur Platzmangel davon ab und weil ich 07 hatte, hab ich mir einen Erprobungsträger mit der Sitzposition des Rennerle aufgebaut. Der war schnell mit einem frischen Motor verheiratet und einfahren konnte ich mit der Kiste auch.(Die lief dann bis zu 180km/h , dyno nicht nötig)
Regards
Rei97
Perfection is achieved not when there is nothing more to add but when there is nothing left to take away.(Antoine de Saint-Exupery) :D
Skype: hrei97
Zylinderangebot:
Benutzeravatar
Rei97
Vielschreiber

Beiträge: 6349
Registriert: Do 23 Jun, 2005 17:34
Wohnort: Spätzlesland

Re: Der etwas andere Motor Ständer (für SR/XT500)

Beitragvon SR oldman » Do 09 Jul, 2020 13:10

Die nächsten Einzelteile sind fertig...

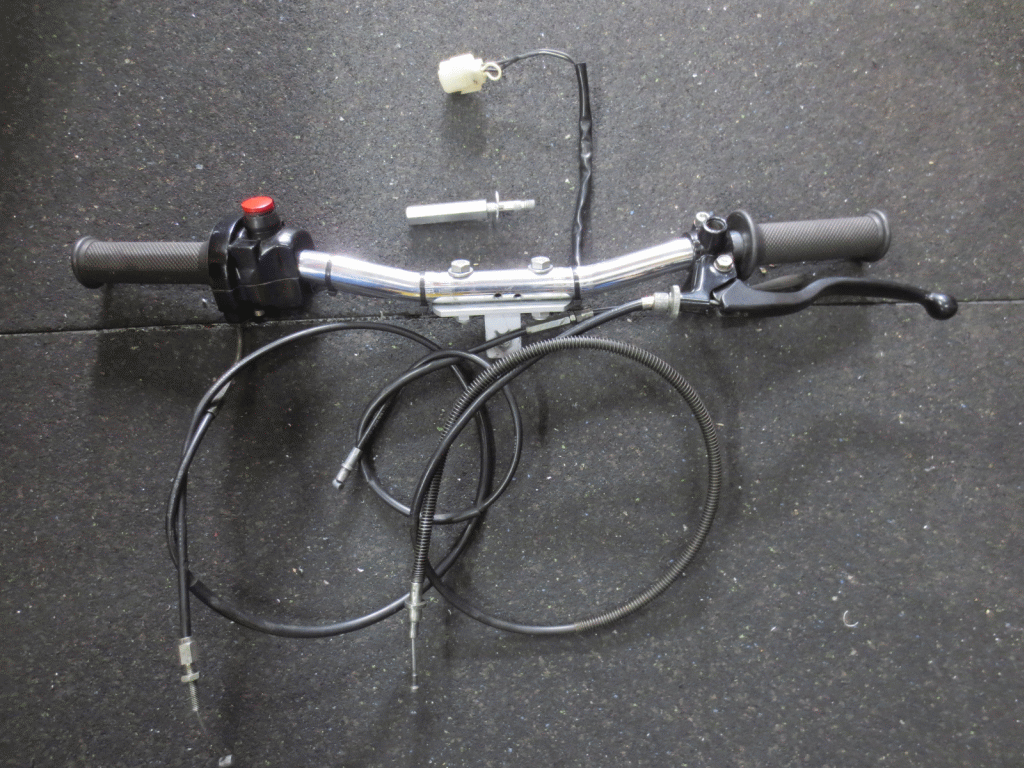

Das Fragment von einem alten Lenker war noch übrig und die gebrauchten Griffe, der Killschalter und die Bowdenzüge waren eh schon länger eingelagert und warteten darauf wieder zum Leben erweckt zu werden

MotStä 05.gif

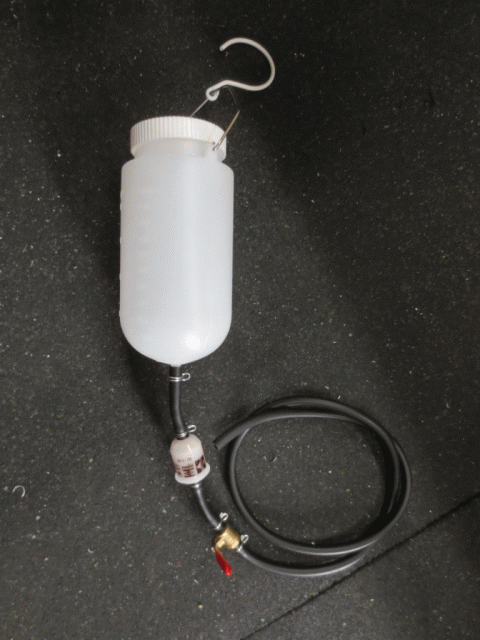

Für die Ölseite brauchte es eine Idee für einen Tank, also kurzerhand einen leeren 4 Liter Kanister mit Anschlüsen und passenden Leitungen versehen. Bin gespannt ob's klappt

MotStä 06.gif


Der Tank ...eine Benzinflasche ist zugekauft und war "just in time" heute morgen in der Post. Die Einzelteile zusammengebaut, denke das funktioniert

MotStä 07.gif


Ich muss schauen, ob es heute die Zeit noch zulässt die einzelnen Komponenten zusammen zu fügen ...sonst gehts eben morgen erst weiter
Gruss
Peter

Ich liebe es ...wenn ein Plan funktioniert

SR 500 Werkstattzeichnungen
Benutzeravatar
SR oldman
Wenigschreiber

Beiträge: 738
Registriert: Fr 03 Feb, 2017 20:41

Re: Der etwas andere Motor Ständer (für SR/XT500)

Beitragvon SR oldman » Fr 10 Jul, 2020 15:50

Alle Teile sind nun beieinander :grin:

Für unten drunter hatte ich noch ein Reststück von einer Bautenschutzmatte, könnte ein wenig größer sein und wird sich noch finden.

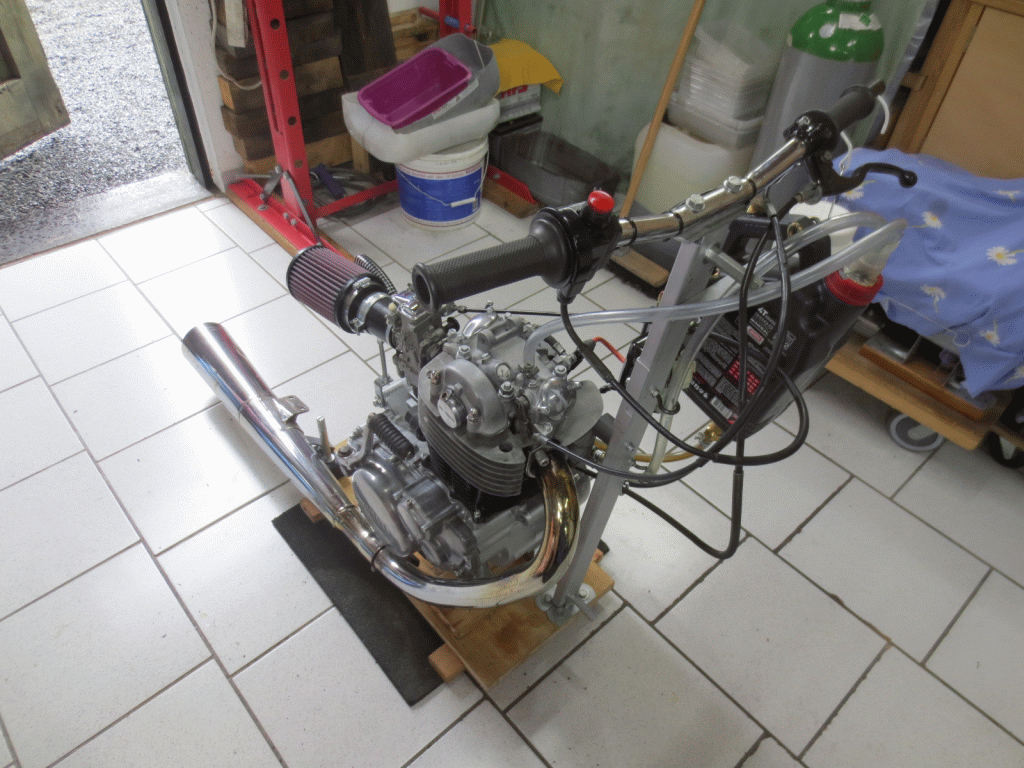

Ein neu aufgebauter Motor wartet eh auf Abholung, den kurzerhand von der Werkbank runter gehoben und auf der Bodenplatte ausgerichtet und verschraubt.
