Anschluss f. Ausgleichbehälter am Bremszylinder

[S&T]

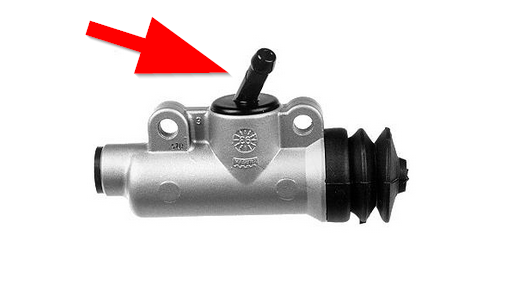

Magura 700.png (56.38 KiB) 5395-mal betrachtet

Tach auch,

ich suche diesen Anschlussnippel, Schnöpel, Stutzen für den Schlauch zum/vom Ausgleichbehälter.
Die Bremspumpe ist eine Magura 700, Magura bietet nach eigener Aussage "keine Einzelteile an,
da BMW Sonderteil". Nun ja... Die Pumpe und Reparatursätze kriegt man (fast) überall,
aber auch in den BMW-Katalogen gibts den Anschluss nicht einzeln...

Weiß jemand Rat?

[sejerlänner jong]

Ich habe mitbekommen das dies bei flying brick auch Thema ist aber leider habe ich mir nicht gemerkt was den Leuten eingefallen ist. Von 3D Kunststoff bis Drehteil aus Alu war wohl alles bei.
Karsten

[S&T]

danke, dann bin ich zumindest nicht einfach nur zu blöd...

Nissin macht Plastik + O-Ring + Seegerring - dafür hats hier keine passende Nut
Brembo nimmt Plastik + Gummiformteil - mit deutlich kleinerem Durchmesser

Insofern wär ein Gummiteil ein Schritt nach vorne. Gießharz, PU-Masse, Silikon... sofern beständig...
hm.

[xs.rüdiger]

hat es keine 3 D Drucker hier in der Truppe. Da an dem Deckel ja kein Druck entsteht, kann das doch nicht so schwer sein, so etwas zu drucken, oder? Lindi könnte sicher davon eine druckfähige Zeichnung machen

[Lindi]

Moin,

für den Marc immer (wobei ich immer noch im Lernstadium bin).
Und ein Drucker findet sich hier auch.

Aber wenn das in dem Forum schon Thema war, hat sich dort vielleicht schon jemand dran versucht

[sejerlänner jong]

Moin
Ich bei FB gestöbert aber nichts brauchbares gefunden.
Eigentlich nur dass der Anschluss sich nicht zerstörungsfrei ausbauen lässt und es ihn einzelnen nicht gibt.
Wenn die Nachlaufbohrung verstopft ist kommt man nicht zum Reinigen hin.

Stopfen raus, wenn möglich Gewinde einbringen und was schraubbares eindrehen.

Karsten

[Alexis_li]

Mir ist auch nichts bekannt wo man den Stutzen herbekommt. Ich dachte ich hätte den mal bei einem der fast baugleichen K100 Brems-Zylinder abgezogen. Muss ich mal schauen wenn ich daheim bin.

Kurze zwischenfrage:
Könntest du mir ein Foto von der Betätigung anfertigen? Bei meinem K100 gespann ist auch der 700er verbaut aber als Adapterstück zum Fußbremshebel war nur so n Stück verdrücktes Plastik zu finden. Ich hab mir da n Gummistück geschnitzt aber suche schon ne weile nach einer besseren Lösung

[S&T]

Gummi? Betätigung? Da wo der Faltenbalg sitzt gibts eine Druckstange mit Gabel- oder Kugelkopf.

Sinngemäß zu sehen ->hier<-, bei richtiger Modellauswahl wohl auch exakt.
Wegen anderer Länge, Umbau, Fremdverwendung und so hab ich einer M8 Schloßschraube von adäquater Länge den Kopf genommen und das Ende verrundet. Bild kann ich evtl. nachreichen, wenn ich die Tage
in die Werkstatt komm.

[Schmuddliger Typ]

Hi Marc!
Hier liegt noch ein Brembo und
einmal 2KF.
Bis demnäxt,
Der Schmuddlige

[S&T]

danke Stefan! "Anderen" Ersatz hätte ich auch noch...

Hier ein paar Bilder, maßnehmen schwierig

Betätigung

Betätigungsseite Kolben ohne Faltenbalg

Anschlussbohrung mit Nut

Reste alter Anschluss

3D-Versuch Anschluss


Anschluss Brembo, Durchmesser Gummi zu klein

[Lindi]

sauber!

[sejerlänner jong]

Edith: falsch

Zuletzt geändert von sejerlänner jong am Do 18 Jul, 2024 05:04, insgesamt 2-mal geändert.

[sejerlänner jong]

Im ate Classic Katalog habe dies entdeckt.
Vielleicht kannst du damit etwas anfangen.

Sorry die Qualität ist sehr schlecht.
Ab Seite 387 sind die Einzelteile. ATE Classic bei Google suchen, 11MB Katalog finden.

Edith: Bild gelöscht

Zuletzt geändert von sejerlänner jong am Do 18 Jul, 2024 05:12, insgesamt 1-mal geändert.

[sejerlänner jong]

Neuer Versuch

Dateianhänge

[S&T]

sehr cool Karsten! Muss ich mal im Detail durchsehen, auf den ersten Blick passen zumindest bei denen hier die Durchmesser aber gerade so nicht.
