Zwei Zylinder Kompressor defekt ...und weiterer Schrott

[Nanno]

Es gibt die beiden Zahnräder auch aus Metall... aber keine Ahnung was dann nachgibt. Bei den Minilathes und -Mills hats dann (so glaube ich mich zu erinnern) die Gehäuse gesprengt. Da wäre ein bissl Karies die angenehmere Variante.

[SR oldman]

Zahnräder aus Metall habe ich schon gefunden, ist erstmal aber nur angedacht. Lieber wäre mir wenn das ganze Getriebe draussenbleibt und wenn die Drehzahl nur noch über die FU gesteuert wird. Einen Umbau auf Keil- oder Zahnriemen könnte ich mir da vorstellen.

[Nanno]

Zahnriemen-Umbauten hab ich in der Zerspanungsbude schon ein paar Mal gesehen. (Ich glaub, da gibts sogar einen fertigen Kit, den man nur einbauen muss.)

[schnupfhuhn]

Gibt es in Peters CNC Ecke, wenn ich mich recht erinnere sogar mit Zeichnungen. Auf Poly V-Riemen. Auf meiner ist ein Drehstrommotor drauf, dazu das normale Getriebe.

Man kann sich die fehlenden Räder auch 3D Drucken, hab ich bei einer ganz kleinen SX1 gemacht, damit ist man zumindest wieder im Rennen was Fräsen angeht, ist natürlich nix für immer aber man könnte schonmal ein paar Meter weiterhumpeln bis Ersatz da ist. Aber das was der Peter da hat ist heiss gejodelt, die Radln liefen schon ein paar Minuten heisser.

Die Metallräder ohne Ölbad werden ekelhaft laut. Möglich und sinnvoll wäre oberes Rad aus Pertiknax HGW und die unten aus Metall, mit viel Fett.

Der Hiha und ich haben gestern noch drüber sinniert ob wer Modulfräser hat...

[SR oldman]

Danke fürs mitdenken. Über diesen Link bin ich gestolpert http://www.vakuum-und-heisse-gase.de/UmbauBF201.html Nebenbei gibt es auf der Seite noch anderes interessantes zu lesen. Und dann noch dieser http://www.pth.ch/spindelverlaengerung.html Das gefällt mir recht gut, werde mir da wohl aus beiden das für mich machbare umsetzbare rauspicken.
Der Zahnriemenrechner bei Mädler ist auch prima https://www.maedler.de/Static/Tools Nach ein wenig rumspielen mit den verschiedenen Einstellungen kommen da recht gute Ergebnisse raus.

@Andreas ...in 2017 hatte ich die letzte größere Reparatur. Seitdem lief die Maschine mit 1,1kW Drehstrommotor, FU und dem vorhandenen Getriebe (Ich hatte es damals nur kurz wegen der FU angerissen viewtopic.php?f=13&t=14973 ).

[lut63]

Alu-Zahnriemenscheiben in verschiedenen
Größen sollten wo bei mir im Aussenlager
sein. Wenn Bedarf ist schau ich diese Tage
nach.
Alles Kunststoff raus in Verbindung mit
deinem FU - Motor ist eine sympathische
Lösung.

Weihnachtsgruß
aus SüdOst

[schnupfhuhn]

Die Lösung vom Vakuummann ist schön gemacht...

[lut63]

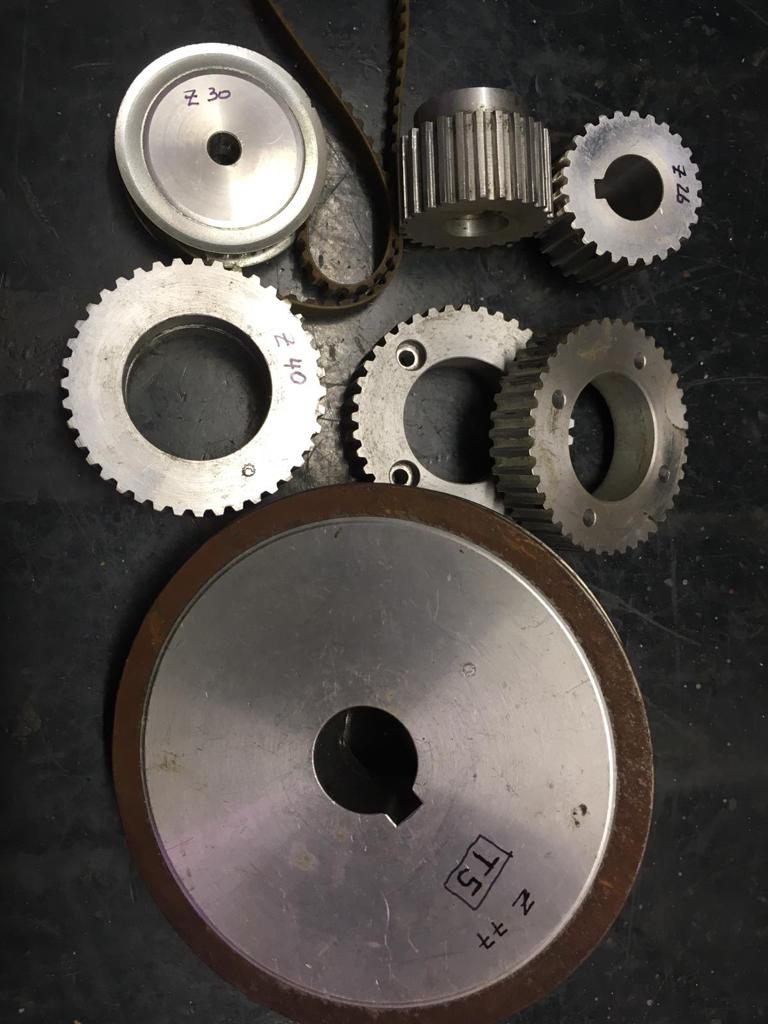

@Peter: Diese T5-Scheiben wären zur
Auswahl.

Gruß aus SüdOst

[schnupfhuhn]

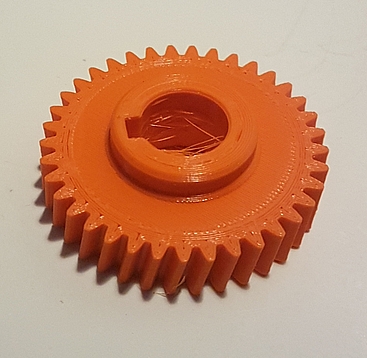

Rad BF20.jpg (91.91 KiB) 2936-mal betrachtet

Mich hat es auch gejuckt, jetzt weiß ich wie man in Fusion360 Zahnräder mit Schrägverzahnung macht... again, what learned.

Und irgendwer hat da vor dem Druck den Fluss vom PETG runter gedreht und dann nicht wieder hoch, daher die Löcher.

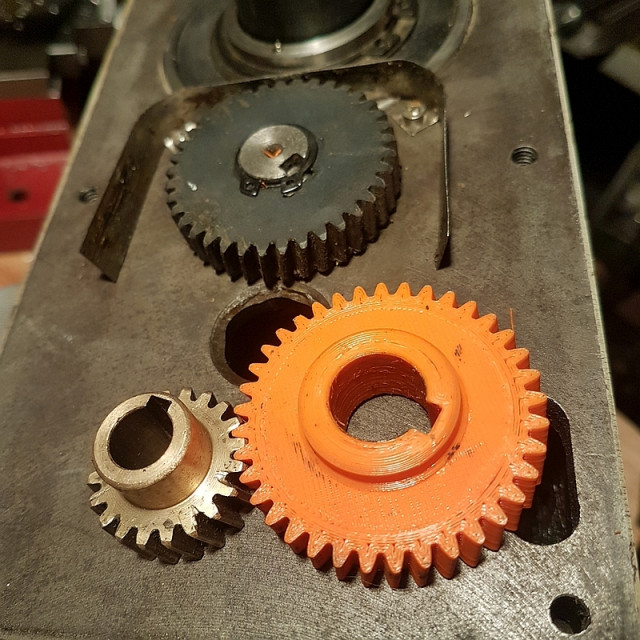

Wenn also für den Umbau das Zahnrad nötig wäre um einen funktionierenden Gang zu bekommen, ich hab jetzt mal 2 gedruckt. Eins leg ich mal hier in die Schublade, eins geb ich her. Ich geh jetzt mal runter, das Ding probesitzen lassen.

Jo, passt...

[SR oldman]

Danke Danke

Meine Entscheidung ist endgültig gefallen, ich möchte keine Zahnradübersetzung/Getriebe mehr haben.
Die neuen Zahnriemenräder und der Riemen sind bestellt, wobei ich mich bei der Riemenrad Befestigung auf der Motorwelle für die Taperbuchsen Ausführung entschieden habe. Ich hoffe die Sachen werden diese Woche noch geliefert. Übersetzung wird Motor 34Z und Spindel 48 Zähne, das passt sehr gut bei dem 95mm Achsabstand. Gedanke ist die Motorhalteplatte zusätzlich über zwei Schrauben verstellbar zu machen um den Riemen evtl. auch spannen zu können.

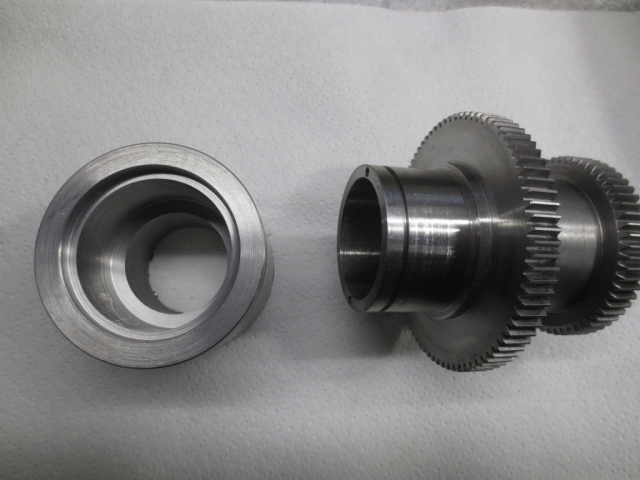

Der erste Schritt ist auf Grundlage des "Vakuummann Link" erledigt. Habe heute das Verlängerungsteil für die Spindelachse gedreht, das ist jetzt auf der Achse mit Lagerkleber hochfest aufgeklebt. Im nächsten Schritt kommen noch in den unteren Absatz drei Madenschrauben rein und die Aussenmaße werden masshaltig angepasst.

@Andreas ...habe keine Erfahrung mit 3D-Druck, für mich schaut das gut aus

[schnupfhuhn]

Jo, auf der Anreissplatte liegen die beiden Zahnräder eben auf. Ich schau Deinem Umbau mal zu, die Idee 1,1kW und Riemen gefällt mir auch.

OT zum 3D Druck: ich bin da inzwischen großer Fan davon, man kann eigentlich alles bevor man es in Metall fertigt testweise aus dem Drucker fallen lassen. Zahnrad mit Primzahl als Zähnezahl, gebrochene Teile aus der Drückerkaffeemaschine, Handrad für die Drehbank, kleine Gehäuse für Platinen, Gewindelehren für unbekannte Gewinde in Zoll, Kabelhalter, Abdeckungen, Bohrschablonen. Immer wieder Baff bin ich von der Maßhaltigkeit, Beispiel: Höhe 12mm, Ergebnis dann +- 0,05mm und darunter.

[SR oldman]

Heute die Wartezeit ein wenig vertrieben und schonmal die Halteplatten für Motor und Riemenspannerei gefertigt ...ist schon doof mühseliger so ganz ohne Fräse

[Boscho]

... vor allem wenn man auch niemanden kennt der eine haben könnte.

[SR oldman]

[T.]

Es war doch Weihnachten?
Lag keine Fräse unter dem Baum?
